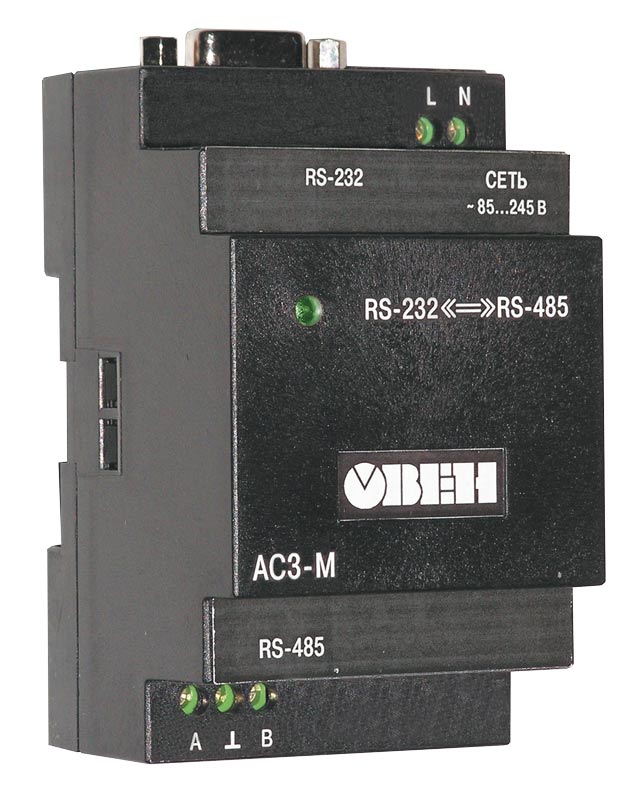

АС3-М преобразователь интерфейсов RS-232 <-> RS-485 с гальванической изоляцией
| Название | Цена | ||||
| АС3-М-220 |
6 300 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| АС3-М-024 |
6 300 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
Предназначен для взаимного преобразования сигналов интерфейсов RS-232 и RS-485. Позволяет подключать к промышленной информационной сети RS-485 устройство с интерфейсом RS-232 (персональный компьютер, считыватель штрих-кодов, электронные весы и т. д.)
Основные функции
- Взаимное преобразование сигналов интерфейсов RS-485 и RS-232
- Автоматическое определение направления передачи данных
- Гальваническая изоляция входов между собой и от питающей сети
- Напряжение питания =24 В или ~230 В
- Встроенные согласующие резисторы
Питание
| Номинальное напряжение питания | |
| – переменное (для АС3-М-220) | 85...245 В, 47…60 Гц |
| – постоянное (для АС3-М-024) | 10...30 В |
| Потребляемая мощность | не более 0,5 ВА |
| Допустимое напряжение гальванической изоляции входов | не менее 1500 В |
Интерфейс RS-232
| Разъем | DB9-F |
| Диапазон напряжения входного сигнала | ±5…15 В |
| Диапазон напряжения выходного сигнала | ±9…11 В |
| Длина линии связи с внешним устройством | не более 3 м |
| Скорость обмена данными | до 115200 бит/с |
| Используемые линии передачи данных | TxD, RxD, GND |
Интерфейс RS-485
| Разъем | Клеммы |
| Диапазон напряжения входного сигнала | 0,2…5 В |
| Диапазон напряжения выходного сигнала | 1,5…5 В |
| Длина линии связи с внешним устройством | не более 1200 м |
| Количество приборов в сети: | |
| – без использования усилителя сигнала | не более 32 |
| – с использованием усилителя сигнала | не более 247 |
| Используемые линии передачи данных | А (D+), В (D–) |
Корпус
| Габаритные размеры | 54×95×57 мм |
| Степень защиты | IP20 |
| Крепление | на DIN-рейку |
Условия эксплуатации
| Температура окружающего воздуха | –20...+75 °С |
| Атмосферное давление | 84...106,7 кПа |
| Относительная влажность воздуха (при +25 °С и ниже) | не более 80 % |
