ДУ кондуктометрические датчики уровня для открытых резервуаров
| Название | Цена | ||||
| ДУ.3-1 |
1 116 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДУ.4-3 |
3 384 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДУ.5-1,95 |
2 526 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДУ.3-0,5 |
810 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДУ.4-4 |
4 230 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДУ.3-1,95 |
1 638 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДУ.4-3,5 |
3 954 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДУ.5-4 |
5 346 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДУ.5-3 |
3 954 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДУ.5-2,5 |
3 384 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДУ.4-0,5 |
972 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДУ.5-3,5 |
4 230 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДУ.4-1,95 |
2 106 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДУ.3-2,5 |
2 106 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДУ.3-3 |
2 412 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДУ.4-1 |
1 458 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДУ.3-3,5 |
2 820 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДУ.5-0,5 |
1 116 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДУ.3-4 |
3 384 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДУ.5-1 |
1 554 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДУ.4-2,5 |
2 676 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |

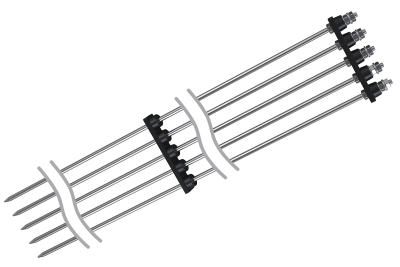

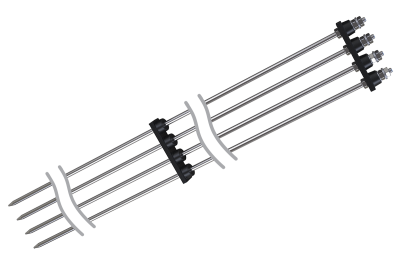

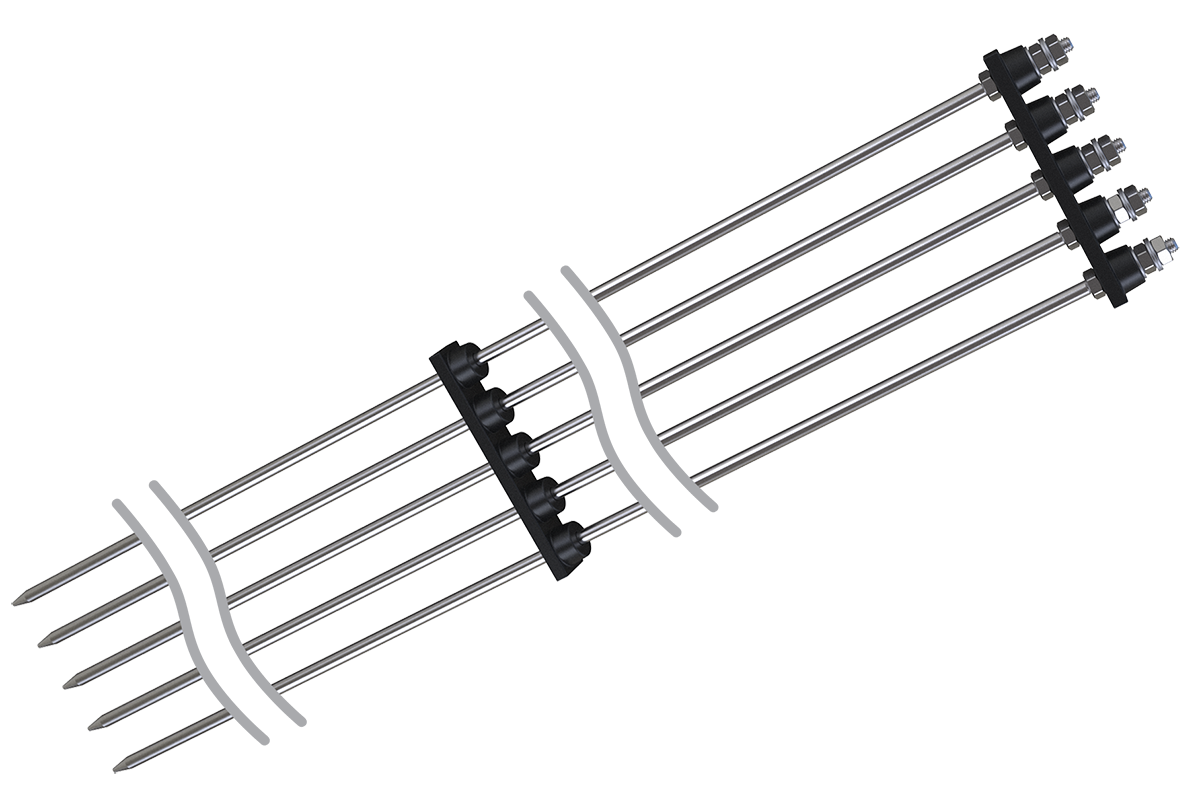

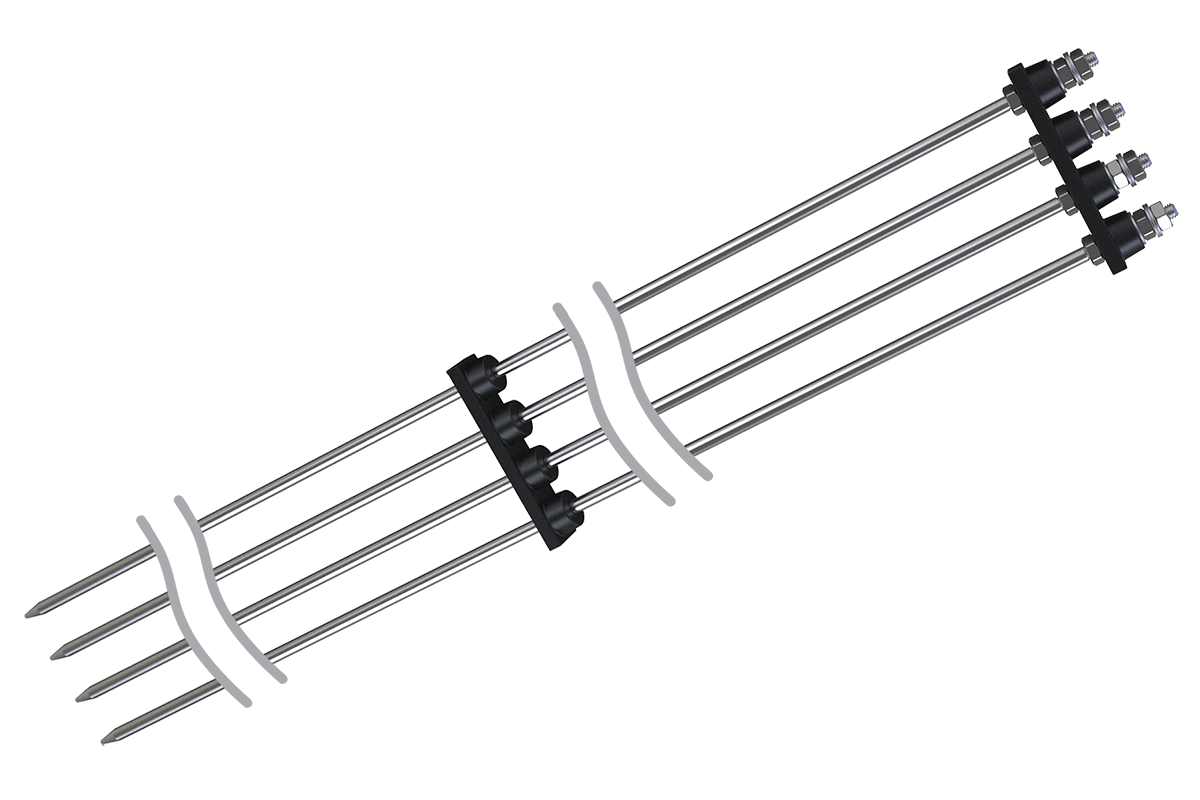

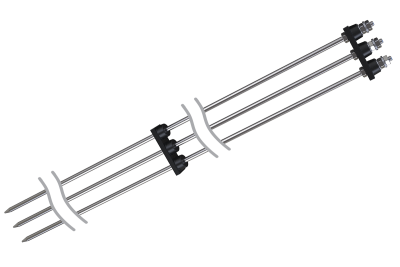

Многоэлектродные датчики уровня серии ОВЕН ДУ предназначены для контроля уровней жидкости в резервуарах открытого типа.
Выпускаются 3-, 4-, 5-электродные датчики уровня длиной 0,5 / 1 / 1,95 / 2,5 / 3 / 3,5 / 4 м.
Материал электродов датчиков – сталь нерж. 12Х18Н10Т.
Конструкция. Принцип работы. Применение

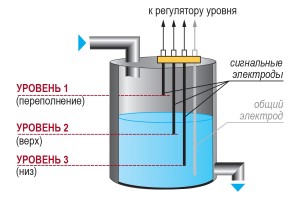

Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.
Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.

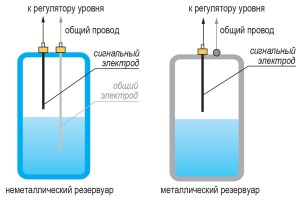

В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести датчик с соответствующим количеством электродов (в зависимости от количества сигнализируемых уровней) требуемой длины.
В неметаллических резервуарах количество электродов должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода.
| Тип датчиков и модификация | ДУ.3 | ДУ.4 | ДУ.5 |
| Габаритный чертеж |
| ||
| Количество стержней (электродов) | 3 | 4 | 5 |
| Длина стержней, L | 0,5; 1; 1,95; 2,5; 3; 3,5; 4,0 м | ||
| Присоединительные размеры | H=34 мм | H=45 мм | H=56 мм |
| Материал | Стержнь – сталь нержавеющая 12Х18Н10Т Разделительная пластина – пластик | ||
| Максимальная рабочая температура | 85 °С | ||
| Конструктивные преимущества | Возможность укорачивать длину поставляемых датчиков до требуемой – в зависимости от условий применения | ||
Количество разделительных пластин в зависимости от модификации датчика и длины стержней
| Наименование | Длина стержня, м | Количество разделительных пластин, шт. |
| ОВЕН ДУ.3-0,5 | 0,5 | 2 |
| ОВЕН ДУ.3-1 | 1 | 3 |
| ОВЕН ДУ.3-1,95 | 1,95 | 4 |
| ОВЕН ДУ.3-2,5 | 2,5 | 5 |
| ОВЕН ДУ.3-3 | 3 | 6 |
| ОВЕН ДУ.3-3,5 | 3,5 | 7 |
| ОВЕН ДУ.3-4 | 4 | 8 |
| ОВЕН ДУ.4-0,5 | 0,5 | 2 |
| ОВЕН ДУ.4-1 | 1 | 3 |
| ОВЕН ДУ.4-1,95 | 1,95 | 4 |
| ОВЕН ДУ.4-2,5 | 2,5 | 5 |
| ОВЕН ДУ.4-3 | 3 | 6 |
| ОВЕН ДУ.4-3,5 | 3,5 | 7 |
| ОВЕН ДУ.4-4 | 4 | 8 |
| ОВЕН ДУ.5-0,5 | 0,5 | 2 |
| ОВЕН ДУ.5-1 | 1 | 3 |
| ОВЕН ДУ.5-1,95 | 1,95 | 4 |
| ОВЕН ДУ.5-2,5 | 2,5 | 5 |
| ОВЕН ДУ.5-3 | 3 | 6 |
| ОВЕН ДУ.5-3,5 | 3,5 | 7 |
| ОВЕН ДУ.5-4 | 4 | 8 |
