ПДУ-Ex поплавковые датчики (сигнализаторы) уровня во взрывозащищенном исполнении
| Название | Цена | ||||
| ПДУ-1.1Э8.250/3-ЕХ |
3 120 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ПДУ-1.1Э.100/6-ЕХ |
3 300 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ПДУ-3.1Э.450 |
2 220 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ПДУ-1.2Э1.300.25 |
2 220 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ПДУ-1.2Э.250.150/6-ЕХ |
4 290 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ПДУ-1.2.100.25/1-ЕХ |
3 240 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
Поплавковые датчики уровня ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0 Ex ia IIC T4 Х предназначены для эксплуатации на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п.
Для ознакомления с датчиками уровня в общепромышленном исполнении перейдите по ссылке.
Модификации одноуровневых датчиков
| Модель | Тип монтажа | Вид поплавка | Длина штока L, стандартное исполнение | Длина штока L, максимальная |
| ПДУ-1.1-Ex | Горизонтальный | Цилиндрический | 100 мм | 2 500 мм |

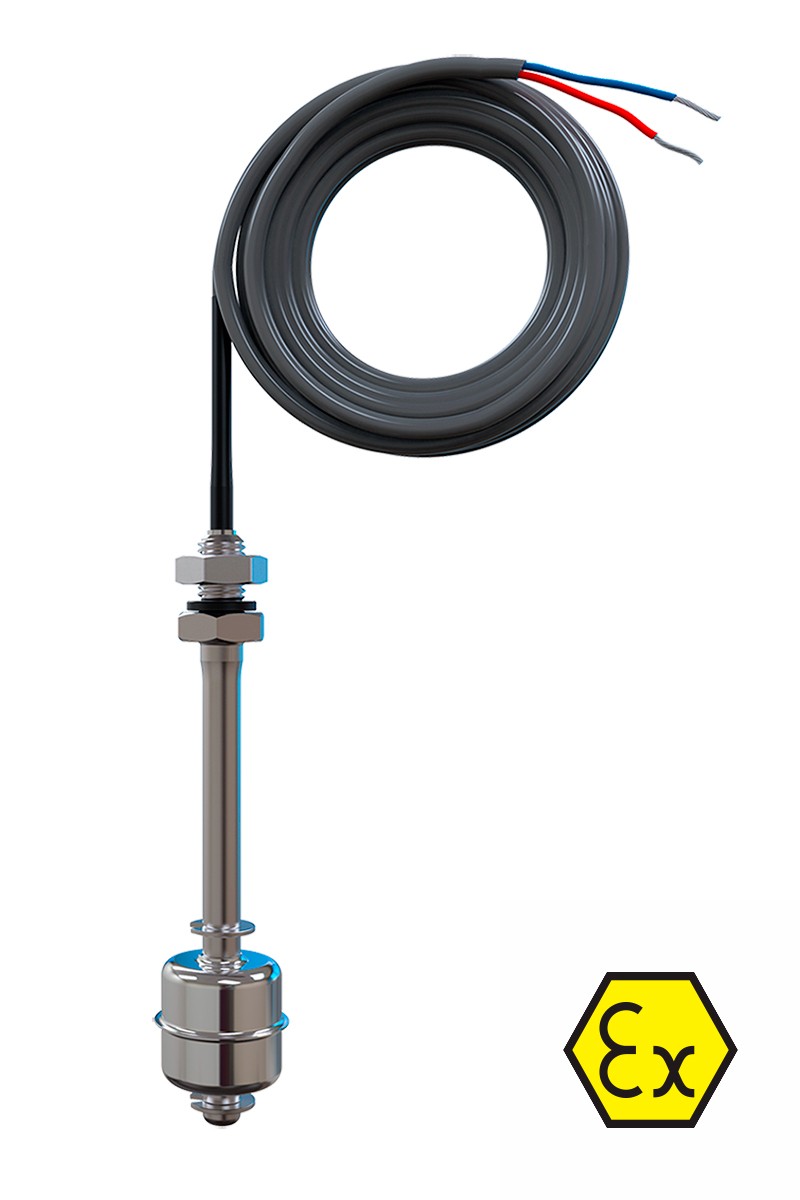

| ПДУ-2.1-Ex | Вертикальный | Цилиндрический | 100 мм | 2 500 мм |

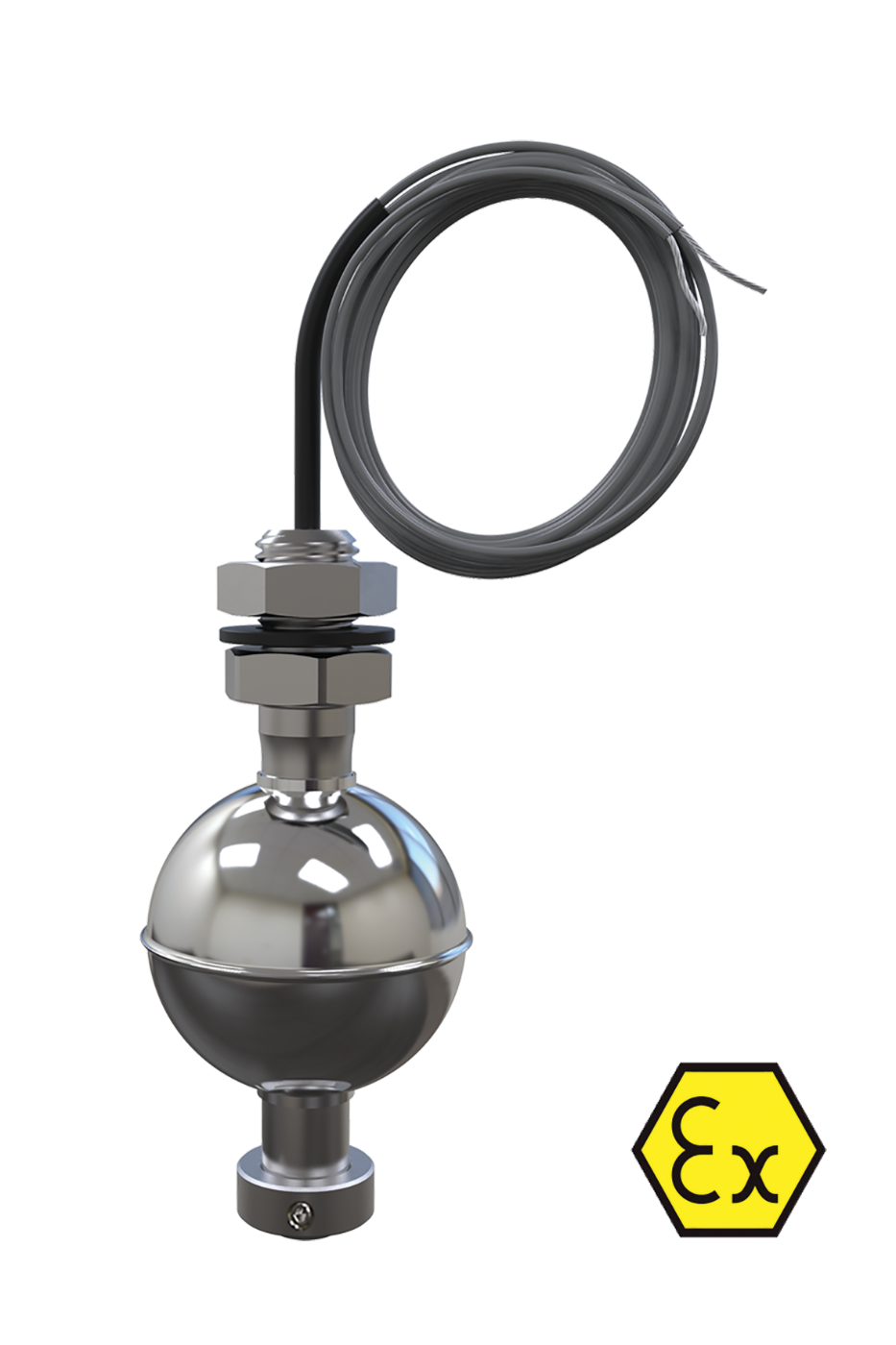

| ПДУ-3.1-Ex | Вертикальный | Шарообразный | 100 мм | 3 000 мм |
При заказе модификации с удлиненным штоком кратность длины – 50 мм.
Модификации двухуровневых датчиков
| Модель | Тип монтажа | Вид поплавка | Длина штока L, максимальная (под заказ) |

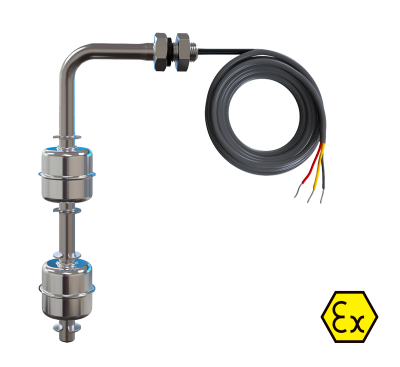

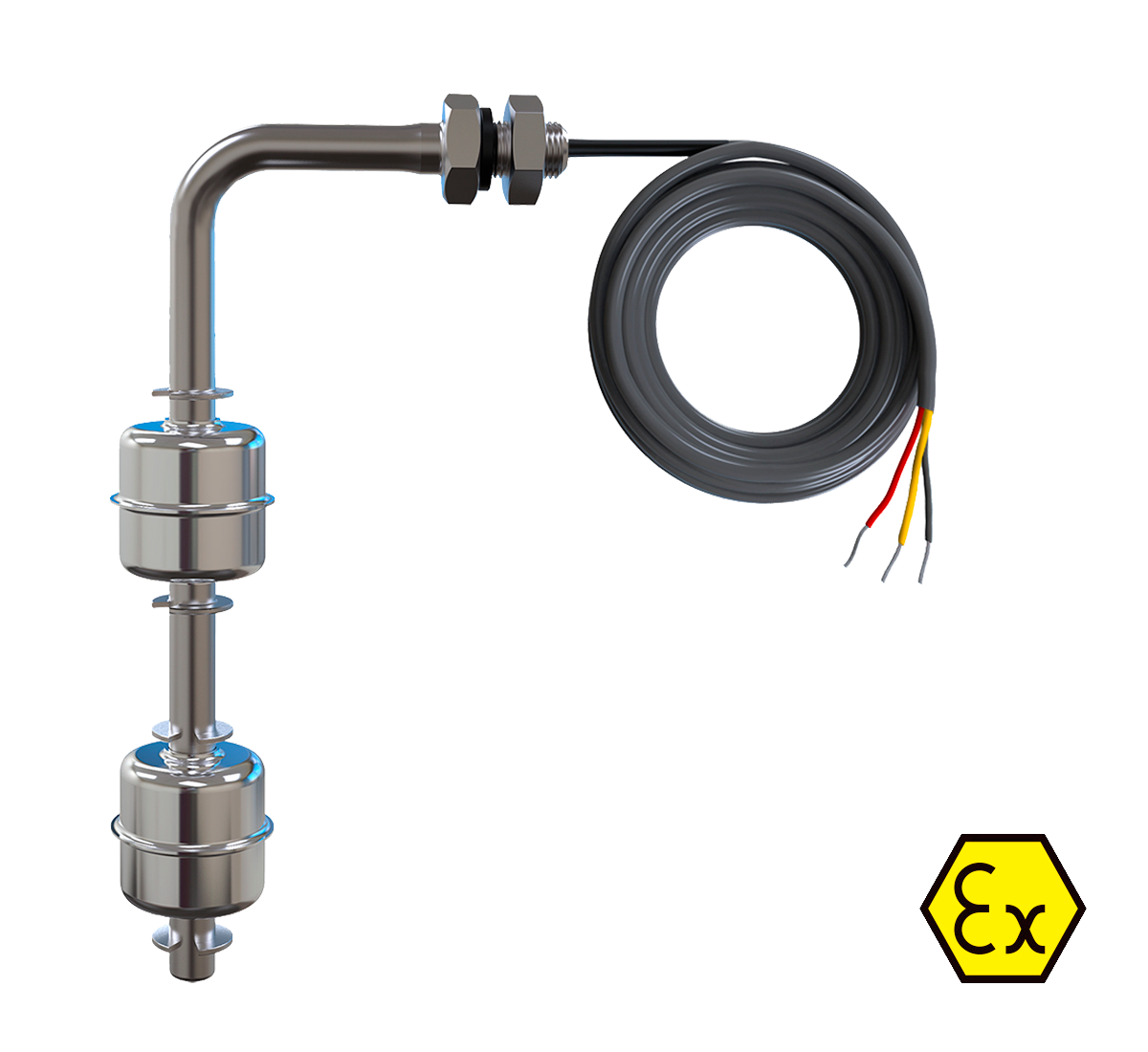

| ПДУ-1.2-Ex | Горизонтальный | Цилиндрический | 2 500 мм |
| ПДУ-2.2-Ex | Вертикальный | Цилиндрический | 2 500 мм |

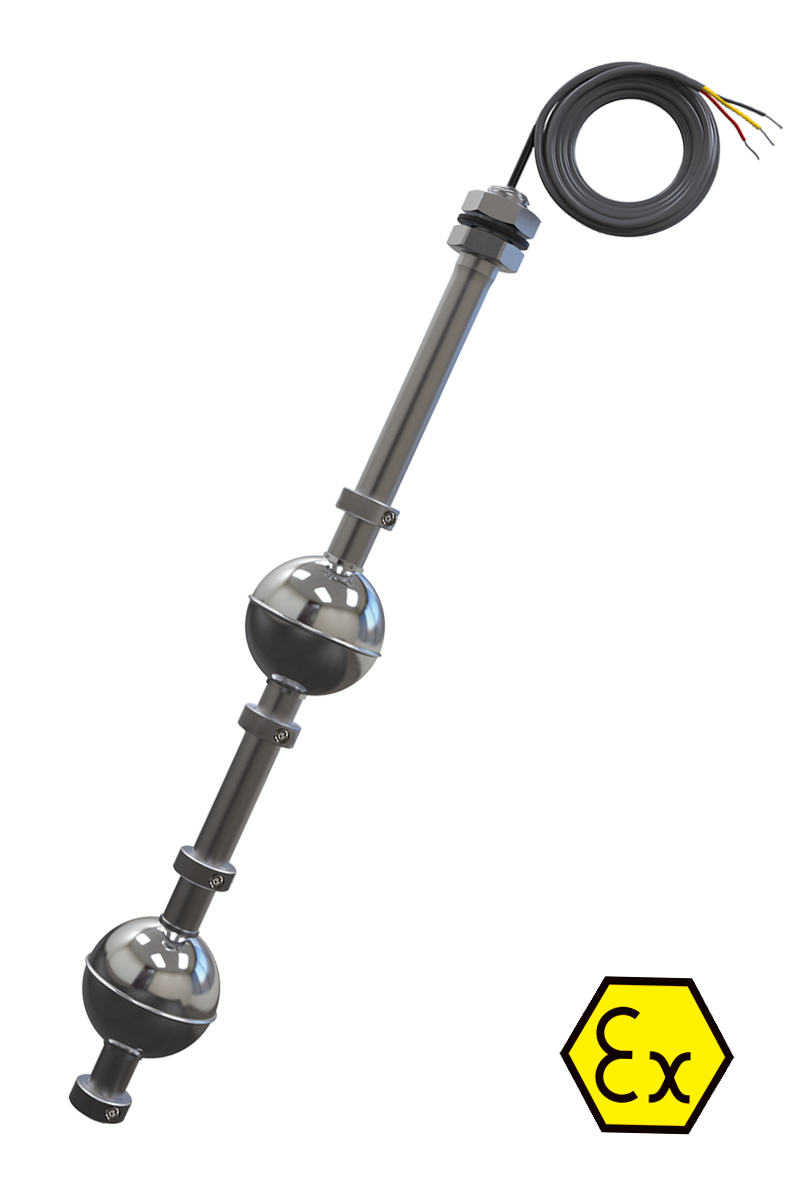

| ПДУ-3.2-Ex | Вертикальный | Шарообразный | 3 000 мм |
Двухуровневые датчики производятся под заказ. Кратность длины штока при заказе – 50 мм.
Модификации трехуровневых датчиков
| Модель | Тип монтажа | Вид поплавка | Длина штока L, максимальная (под заказ) |

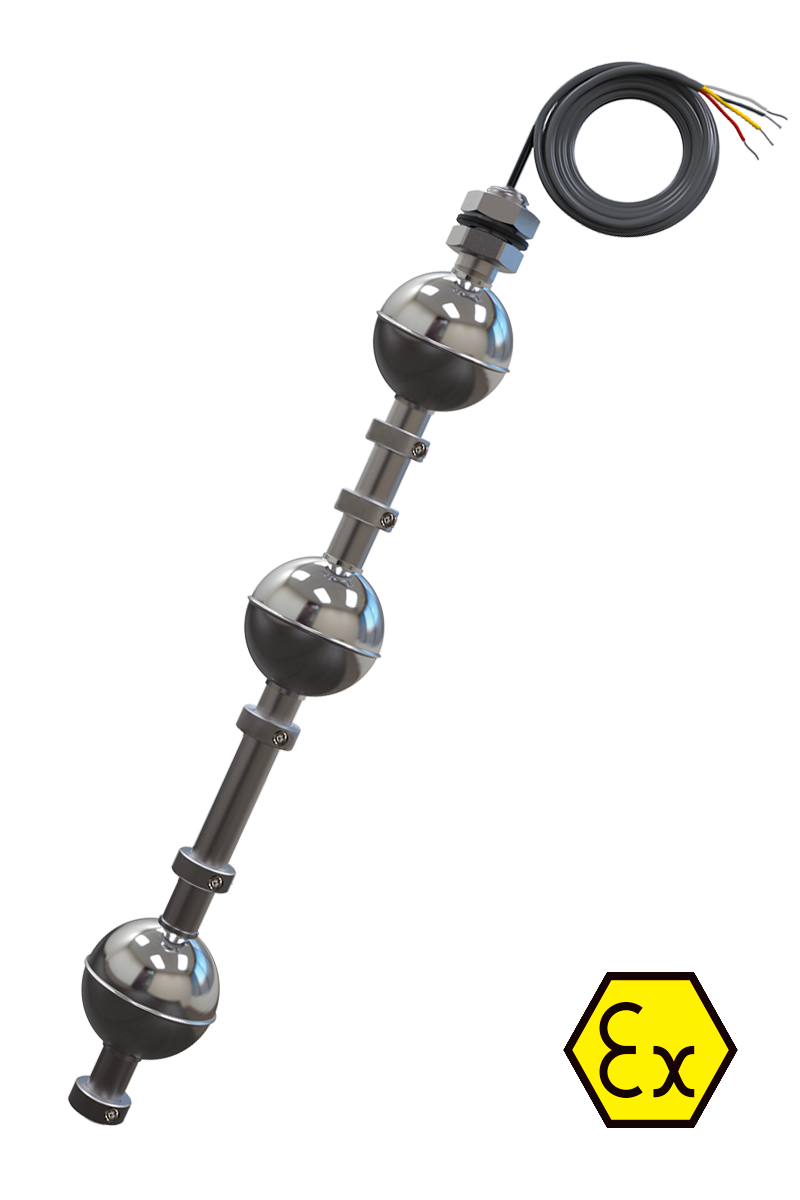

| ПДУ-3.3-Ex | Вертикальный | Шарообразный | 3 000 мм |
Трехуровневые датчики производятся под заказ. Кратность длины штока при заказе – 50 мм.
Основные технические характеристики:
| Наименование параметра | Значение | ||
| ПДУ-1.Х | ПДУ-2.Х | ПДУ-3.Х | |
| Электрические параметры | |||
| Количество сигнализируемых уровней | 1 или 2 | 1; 2; 3 | |
| Максимальный коммутируемый ток, мА | 88 | ||
| Максимальное коммутируемое напряжение, В | 31.8 | ||
| Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А | 1х106 | ||
| Конструктивные параметры | |||
| Расположение оси крепежного отверстия датчика в резервуаре | Горизонтальное | Вертикальное | |
| Максимальная длина штока до нижнего уровня, мм | 2500 | 3000 | |
| Cостояние контактов датчика в нижнем положении поплавка: | |||
| для ПДУ-Х.1, ПДУ-Х.2, ПДУ-3.3 | Нормально-разомкнутое | ||
| для ПДУ-Х.1.К, ПДУ-Х.2.К, ПДУ-3.3.К | Нормально-замкнутое | ||
| Плотность измеряемой среды, г/см3 | 0,70 | 0,65 | |
| Температура контролируемой среды, °С | -40...+105 | ||
| Давление контролируемой среды, МПа | 1,6 | 2 | |
| Материал рабочей части датчика | Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок) | ||
| Степень защиты по ГОСТ 14254 | IP68 | ||
| Длина провода, м (не указывается при заказе) | 0,5 | ||
| Длина кабельного вывода, м | Значение кратное 1, минимальная длина 3 | ||
| Искробезопасные параметры | |||
| Максимальное входное напряжение Ui, В | 31.8 | ||
| Максимальный входной ток Ii, мА | 88 | ||
| Максимальная внутренняя емкость Ci, мкФ | 0,08 | ||
| Максимальная внутренняя индуктивность Li, мГн | 1 | ||
Меры безопасности
Датчики во взрывозащищенном исполнении соответствуют требованиям ГОСТ 30852.0-2002, ГОСТ 30852.10-2002, имеют маркировку взрывозащиты 0ExiaIICT4Х и могут размещаться во взрывоопасных зонах категории IIC. Знак «Х» в конце маркировки взрывозащиты означает, что подключение датчиков ПДУ-Еx к внешним цепям должно производиться через искробезопасные барьеры с соответствующими искробезопасными параметрами и имеющими действующие сертификаты соответствия требованиям ТР ТС 012/2011.
Эксплуатация датчиков во взрывозащищенном исполнении допускается только совместно с искробезопасным оборудованием, имеющим маркировку взрывозащиты [Exia]IIC и выходные искробезопасные цепи с параметрами: U0 ≤ Ui, I0 ≤ Ii, С0 ≥ Ci + СК, L0 ≥ Li + LК (где СК и LК – емкость и индуктивность соединительных кабелей соответственно).
