ДС универсальные кондуктометрические датчики уровня
| Название | Цена | ||||
| ДС.2 |
3 240 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДС.П |
552 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДС.П.3 |
1 500 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДС.П.G1/2 |
552 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
Датчики уровня кондуктометрического типа предназначены для сигнализации уровней электропроводных жидкостей (вода, молоко, пищевые продукты – слабокислотные, щелочные и пр.). Принцип действия датчиков основан на изменении электропроводности между общим и сигнальным электродами в зависимости от уровня сигнализируемой жидкости.
Модификации кондуктометрических датчиков уровня ОВЕН ДС
Кондуктометрические датчики уровня ОВЕН ДС выпускаются для работы на различные давления и температуру.
Модификации и основные параметры кондуктометрических датчиков уровня ОВЕН ДС
| Модификация | ДС.2 | ДС.П | ДС.П.3 |
| Рабочее давление | 0,25 МПа | 0,1 МПа | 2 МПа |
| Рабочая температура | 100 °С | 70 °С | |
| Количество электродов | 1 | 3 | |
Стержни (электроды) для кондуктометрических датчиков уровня
Стержни выпускаются в исполнениях: 0,5 / 1 / 1,95 / 1,95 с адаптером / 2,5 / 3 / 3,5 / 4 м.
Стержень с адаптером позволяет увеличивать длину электродов. Фиксированная длина стержня - 1,95 м. Благодаря адаптеру можно наращивать длину электрода датчика до 10 м. Разборная конструкция электрода обеспечивает удобство транспортировки.
Материал электродов – сталь нерж. 12Х18Н10Т.
Стержни не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резьбой с двух сторон, адаптер, две гайки.
Конструкция. Принцип работы. Применение
Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.
Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.
В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести один или несколько датчиков (в зависимости от количества сигнализируемых уровней) с электродами соответствующей длины.
В неметаллических резервуарах количество используемых датчиков должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода. Его длина должна быть максимальной по отношению к длине электродов других датчиков.
| Тип датчиков и модификация | Одноэлектродные датчики | ||||

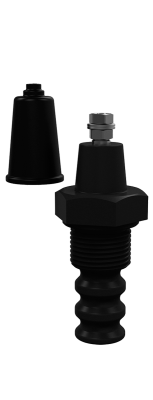

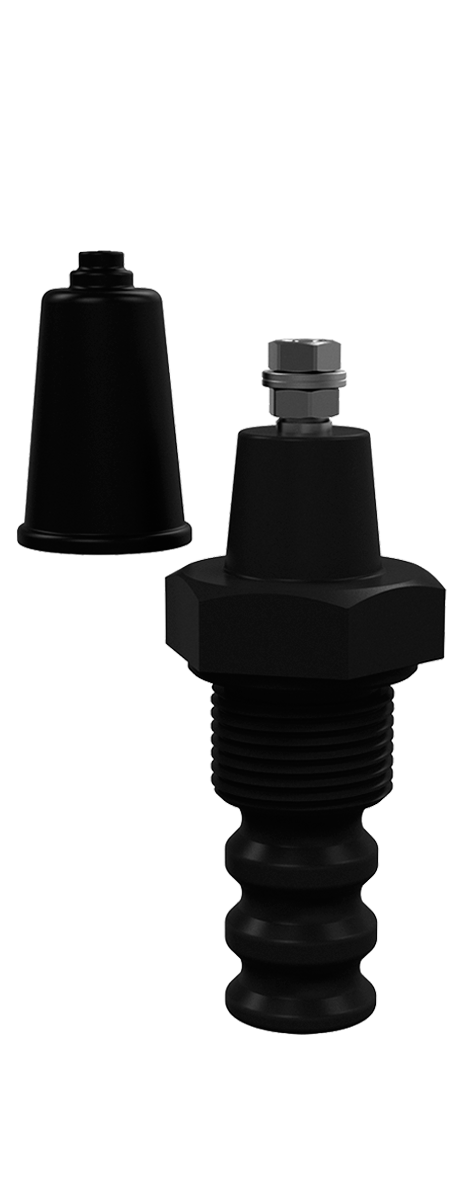

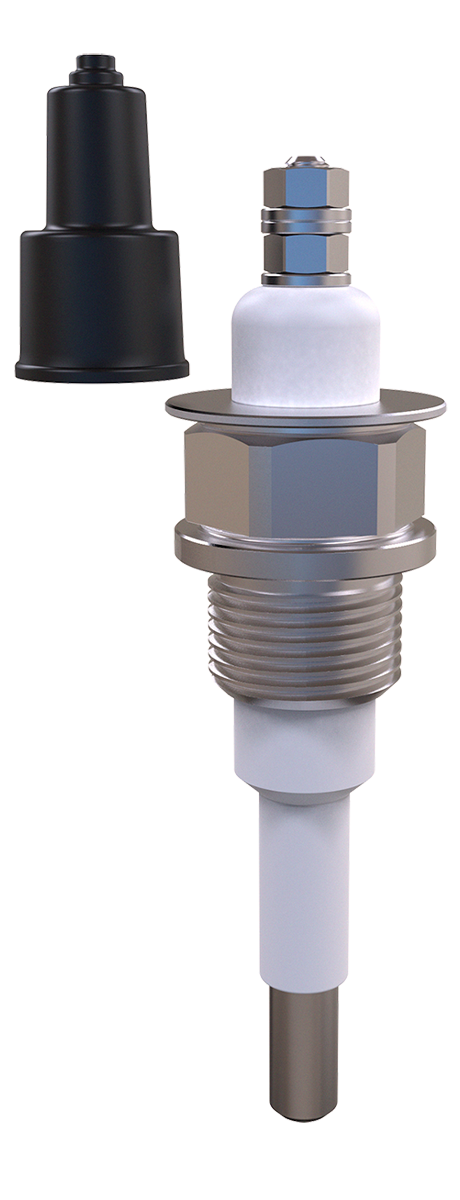

| ДС.2 | ДС.П | ДС.П.3 | |||
| Габаритный чертеж |  |  |  | ||
| Присоединительные размеры | М27×1,5 мм S30 | М20×1,5 мм G1/2 S27 | G1/2 S24 | ||
| Материал | Материал изолятора – фторопласт | Материал корпуса –пластмасса | Материал корпуса –пластмасса | ||
| Давление измеряемой среды, не более | 0,25 МПа | 0,1 МПа | 2,0 МПа | ||
| Максимальная рабочая температура | 100 °С | 70 °С | |||

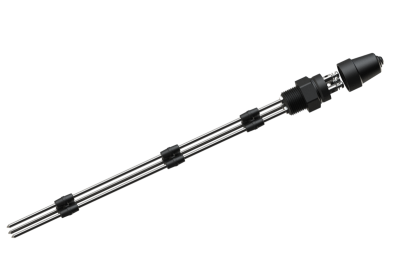

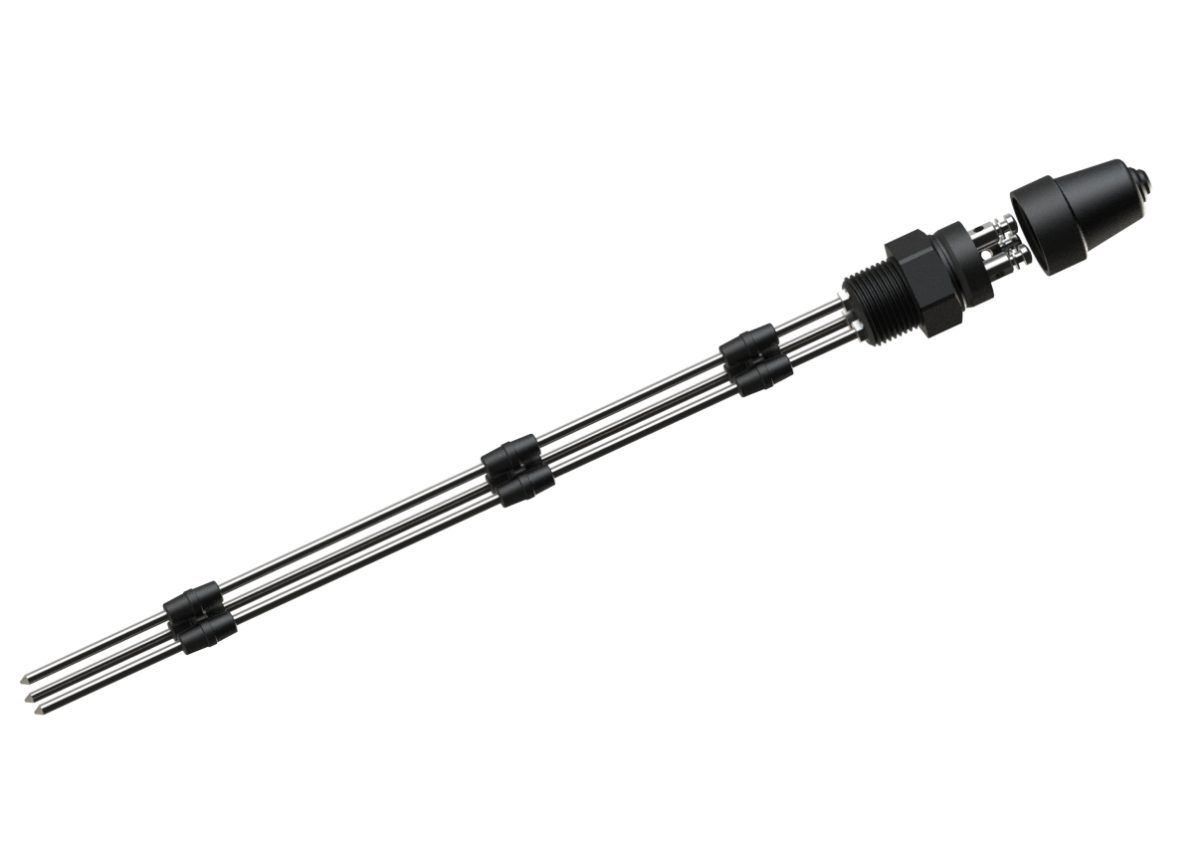

| Конструктивные преимущества | - | До трех уровней сигнализации, конструкция разделительных шайб (5 шт.) препятствует скоплению жидкости и практически исключает ложное срабатывание датчика | |||
* Стержень не входит в комплект поставки датчика, он заказывается отдельно.
Стержни (электроды)
| Модификация стержня | Стержень | Стержень 1,95 с адаптером |
| Габаритный чертеж |  |  |
| Длина стержней, L* | 0,5; 1; 1,95; 2,5; 3; 3,5; 4 м | 1,95 м |
| Присоединительные размеры | М3×0,5 мм | |
| Материал | сталь нержавеющая 12Х18Н10Т | |
| Конструктивные преимущества | Возможность укорачивать или наращивать длину поставляемых электродов до требуемой – в зависимости от условий применения. | |
| Комплектность | Стержень – 1шт. |
|
