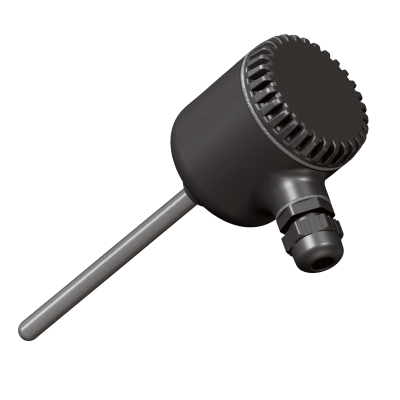

ДТПXхх5М.RS термопары с цифровым интерфейсом RS-485
| Название | Цена | ||||
| ДТПN275М-0918.200.1,0.RS |
14 586 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДТПК035М-0100.200.1,0.RS |
10 494 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДТПК015М-0100.100.1,0.RS |
10 146 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДТПL285М-0710.200.1,0.RS |
13 620 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДТПК075М-0111.200.1,0.RS |
14 964 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДТПL035М-0100.250.1,0.RS |
10 752 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| ДТПL025М-0110.120.1,0.RS |
11 826 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
Сертификат средств измерений находится в стадии получения.
Датчики температуры с цифровым интерфейсом RS-485 ДТПХхх5М.RS предназначены для измерения температуры и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в цифровой сигнал RS-485 (Modbus RTU).
Датчики температуры с цифровым интерфейсом RS-485 ДТП-RS изготавливаются на базе термоэлектрических преобразователей ДТПLхх5 (ХК), ДТПКхх5 (ХА), ДТПNхх5 (НН) и имеют в своем составе высокоточный нормирующий преобразователь RS-485. Датчики применяются для измерения температуры в различных отраслях промышленности, таких как ЖКХ, металлургия, термообработка, сельское хозяйство, машиностроение, пищевая, химическая и другие отрасли.
Термопары с RS-485 напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода.
Термопары с RS-485 наиболее актуальны в распределенных АСУ ТП, с большим количеством точек измерения и протяженными линиями связи, обмен данными в которых осуществляется с помощью промышленного цифрового интерфейса RS-485.
Применение датчиков температуры с цифровым интерфейсом RS-485 позволяет сделать линию связи более протяженной и более надежной (по сравнению с датчиками температуры в исполнении «сенсор» и «4-20 мА»). Кроме того, для передачи токовых сигналов можно использовать более дешевые соединительные провода по сравнению, например, с компенсационными.
В состав термопреобразователей входят:
- первичный преобразователь (сенсор) – термопреобразователь сопротивления (ДТС);
- измерительный преобразователь НПЦ-1 RS-485, встроенный в головку датчика (диапазон температур окружающего воздуха: -40…+85 0С).
Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.
Преимущества датчиков температуры ОВЕН с RS-485
- Передают данные об измеренной температуре по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП повсеместно).
- Не занимают аналоговые входы.
- Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.
- Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП.
- Передают данные напрямую в «облако».
- Увеличивают помехоустойчивость линии связи
- Увеличивают длину линии связи до 1200 метров.
Конструктивные исполнения
| Конструктивное исполнение | Модель (см. обозначение при заказе) | Параметры | Материал защитной арматуры (диапазон измерения температур) | Длина монтажной части L*, мм |
 | 015 | D=8 мм | ДТПL | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 025 | D=10 мм | ДТПL | ||
 Подвижный штуцер | 035 | D=8 мм, M=20×1,5 мм, S=22 мм | ДТПL | |
| 045 | D=10 мм, M=20×1,5 мм, S=22 мм | ДТПL | ||
 Подвижный штуцер | 055 | D=10 мм, M=20×1,5 мм, S=22 мм | ДТПL | 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
 | 065 | D=8 мм, M=20×1,5 мм, S=27 мм | ДТПL | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 075 | D=10 мм, M=20×1,5 мм, S=27 мм | ДТПL | ||
| 085 | D=10 мм, M=27×2 мм, S=32 мм | ДТПL | ||
 Подвижный штуцер | 095 | D=10 мм, M=20×1,5 мм, S=22 мм | ДТПL | |
 | 105 | D=8 мм, M=20×1,5 мм, S=27 мм | ДТПL | |
 Подвижный штуцер | 185 | D=10 мм, M=22×1,5 мм, S=27 мм | ДТПL | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 195 | D=10 мм, M=27×2 мм, S=27 мм | ДТПL | ||
|
Подвижный штуцер | 205 | D=10 мм, M=22×1,5 мм, S=27 мм, R=9,5 мм | ДТПL | |
| 215 | D=10 мм, M=27×2 мм, S=32 мм, R=12 мм | ДТПL | ||
 Подвижный штуцер | 265 | D=6 мм, M=22×1,5 мм, S=27 мм | ДТПL | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000 |
 | 275 | D=3 мм D=4,5 мм | ДТПL
ДТПK
сталь AISI 310 (-40…+900 °С),
сталь AISI 316 (-40…+900 °С),
ДТПN | 60...3000 кратно 10 |
 Подвижный штуцер | 285 | D=3 мм D=4,5 мм M=20×1,5 мм S=22 мм | ||
 Подвижный штуцер | 295 | D=3 мм D=4,5 мм M=20×1,5 мм S=22 мм | ||
 | 365 | D=3 мм D=4,5 мм M=20×1,5 мм S=22 мм |
* Длина монтажной части L выбирается при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
Конструктивное исполнение коммутационной головки для ДТПхх5.RS
| Конструктивное исполнение головки | Под НПЦ-1 | |
| Материал головки | Пластмассовая | Металлическая |
| Чертеж |  |  |
Примечание: при измерении температуры выше 180 ⁰С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.
Метрологические характеристики термопар с RS-485 ДТП-RS
| Датчик | Максимальный диапазон измерений, °С* | Приделы допускаемой основной приведенной погрешности, % |
| ДТПL | -40...+600 |
± 1,0 |
| ДТПK | -40...+900 | |
| ДТПN | -40...+1250 | |
| * В зависимости от исполнения. | ||
| Наименование | Значение |
| Характеристики питания | |
| Номинальное значение напряжения питания (постоянного тока) | 24 В |
| Диапазон допустимых напряжений питания (постоянного тока) | 10...42 В |
| Защита от смены полярности напряжения питания | есть |
| Гальваническое разделение цепи питания от цепи ЧЭ | Нет |
| Гальваническое разделение цепи питания от цепи интерфейса RS-485 | есть, до 500 В |
| Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более | 10 мин |
| Интерфейс связи RS-485 | |
| Скорости обмена | 9600, 14400, 19200, 38400, 57600, 115200 бит/с |
| Протокол связи | Modbus RTU |
| Режим работы в сети | Slave |
| Входное сопротивление | 96 кОм (1/8 от стандартной нагрузки) |
| Характеристики конструкции | |
| Показатель тепловой инерции, не более | 20...40 с |
| Номинальное давление (не более) защитной арматуры с диаметром погружной части: | |
| - до 6 мм | 0,4 МПа |
| - от 8 до 12 мм | 0,6 МПа |
| - 12 мм и более | 10,0 МПа |
| Степень защиты (по ГОСТ 14254): | |
| – корпус с пластмассовой коммутационной головкой; | IP 54 |
| – корпус с металлической коммутационной головкой и ДТС125М | IP 65 |
| Кабельный ввод (максимальный диаметр подключаемого кабеля): | |
| - для пластмассовой коммутационной головки | М16×1,5 (ø10 мм); |
| - для металлической коммутационной головки | М20×1,5 (ø10 мм) |
| Характеристики надежности | |
| Средняя наработка на отказ, не менее | 50 000 ч |
| Средний срок службы, не менее | 12 лет |
| Время непрерывной работы | круглосуточно |
