Оптические датчики KIPPRIBOR серии ОА18
от 2 460 руб.
Нашли дешевле?
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Цены
| Название | Цена | ||||
| OA18-TI1500N4.U1.K |
7 320 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| OA18-RR0100N4.U1.K.F |
5 790 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| OA18-RR0100P4.U1.K |
2 460 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| OA18-RI0300N4.U1.K |
4 068 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| OA18-DI0015P4.U1.K |
3 942 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| OA18-DI0050N4.U1.K |
4 068 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| OA18-TI1500P4.U1.K |
7 320 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| OA18-RR0100P4.U1.K.F |
5 790 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| OA18-RR0100N4.U1.K |
2 460 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| OA18-RI0300P4.U1.K |
4 068 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| OA18-DI0015N4.U1.K |
3 942 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| OA18-DI0050P4.U1.K |
4 068 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
Описание

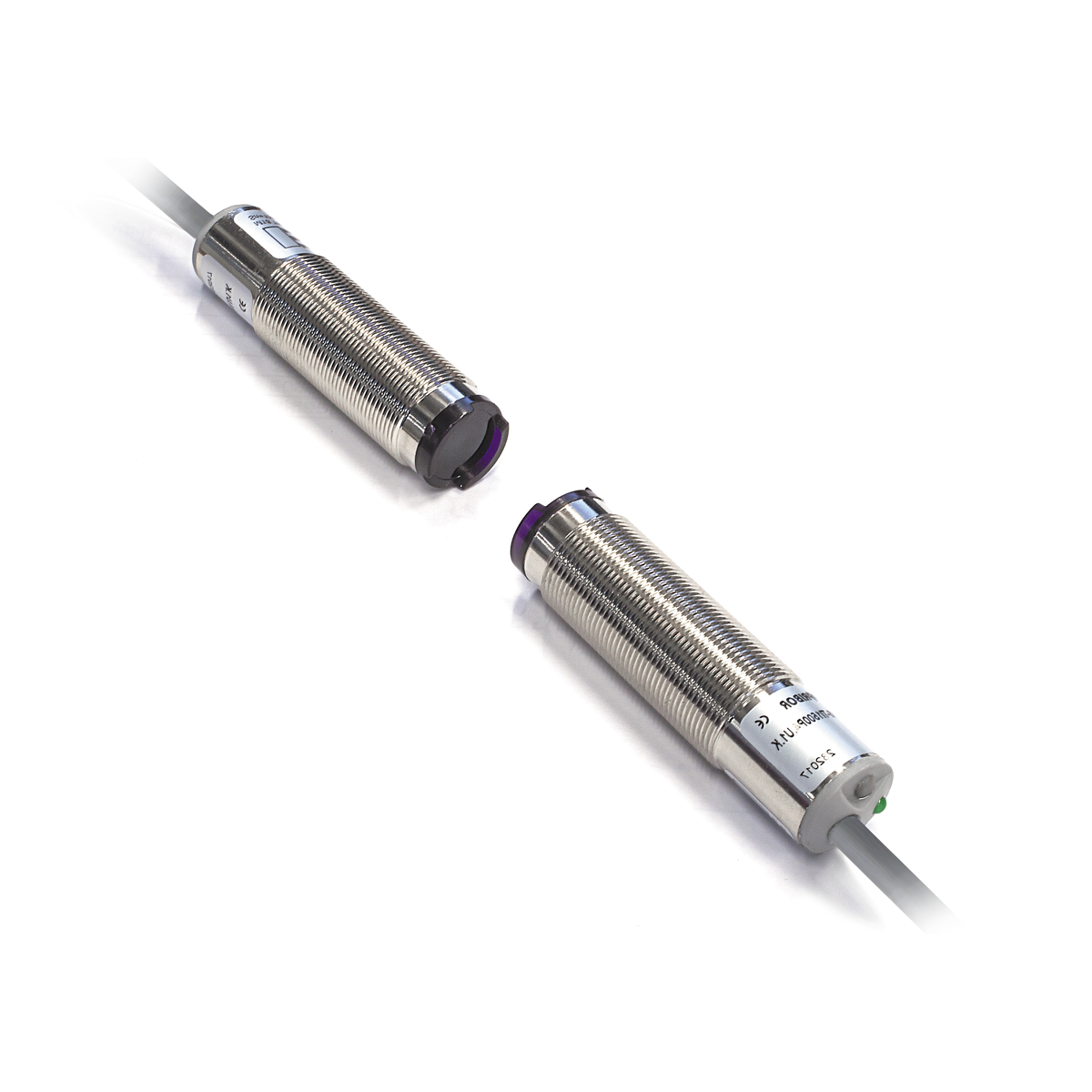

Оптический датчик KIPPRIBOR ОА18 – оптоэлектронное устройство, которое состоит из излучателя и приемника светового луча, схемы питания, схемы обработки принятого сигнала и цепи, которая в соответствии с алгоритмом работы датчика управляет состоянием выходного устройства. Датчики изготовлены в латунном цилиндрическом корпусе с никелированным покрытием.
Преимущества датчиков серии ОА18:
- Отсутствие непосредственного контакта с объектом.
- Большие расстояния срабатывания.
- Наличие в серии трех типов датчиков (диффузного, рефлекторного и барьерного типа).
- В состав серии входят датчики с дополнительными опциями.
Области использования датчиков KIPPRIBOR ОА18
- Машиностроение.
- Производственные и фасовочные линии.
- Системы световых барьеров безопасности.
Таблица выбора
| Тип датчика | Габаритный чертеж | Напряжение питания | Схема подключения | Коммутационная функция | Номинальное расстояние срабатывания | Модификация |
| Диффузный |  | 10…30 VDC | NPN четырехпроводная | NO+NC | 0,15 м | OA18-DI0015N4.U1.K |
| PNP четырехпроводная | OA18-DI0015P4.U1.K | |||||
| NPN четырехпроводная | 0,5 м | OA18-DI0050N4.U1.K | ||||
| PNP четырехпроводная | OA18-DI0050P4.U1.K | |||||
| Рефлекторный |  | NPN четырехпроводная | 1 м | OA18-RR0100N4.U1.K.F | ||
| PNP четырехпроводная | OA18-RR0100P4.U1.K.F | |||||
 | NPN четырехпроводная | 3 м | OA18-RI0300N4.U1.K | |||
| PNP четырехпроводная | OA18-RI0300P4.U1.K | |||||
| Барьерный |  | NPN четырехпроводная | 15 м | OA18-TI1500N4.U1.K | ||
| PNP четырехпроводная | OA18-TI1500P4.U1.K |
| Параметр | Значение | ||
| Модификация | ОА18-T | ОА18-D | ОА18-R |
| Тип датчика | Барьерного типа | Диффузного типа | Рефлекторного типа |
| Диаметр датчика | 18 мм | ||
| Расстояние срабатывания номинальное (Sn) | 15 м | 0,15 м; 0,5 м | 1 м; 3 м |
| Гистерезис переключения | ≤15% от Sr* | ||
| Точность повторения | ±10% от Sn | ||
| Тип выхода | NPN / PNP | ||
| Коммутационная функция | NO+NC (переключающий контакт) | ||
| Напряжение питания | 10…30 VDC | ||
| Максимальный ток нагрузки | 200 мА | ||
| Падение напряжения | ≤ 2,5 V | ||
| Потребляемый ток | ≤ 30мА | ||
| Время отклика | 1 мс | ||
| Источник излучения | ИК диод (880нм) | ИК диод (880 нм) Красный диод (650 нм)** | |
| Допустимое внешнее освещение | ≤ 10000 люкс | ||
| Электрическая прочность изоляции | 500 VDC в течение 1 мин | ||
| Степень защиты | IP67 | ||
| Защита от короткого замыкания | Есть | ||
| Защита от обратной полярности | Есть | ||
| Защита от перегрузки | Есть | ||
| Регулировка чувствительности | С помощью потенциометра | ||
| Индикация срабатывания | Светодиодная | ||
| Электрическое подключение | Кабельный вывод 2 м | ||
| Виброутойчивость | 10…55 Гц с амплитудой 1 мм в каждой координате X, Y, Z | ||
| Ударопрочность | 30G 6 раз в координатах X, Y, Z | ||
| Температура окружающей среды | -25…+55 °С | ||
| Влажность окружающей среды | 35…85 % | ||
| Материал корпуса | Латунь никелированная | ||
| Масса | 120 г | ||
* - расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа
** - модификации с поляризационным фильтром
