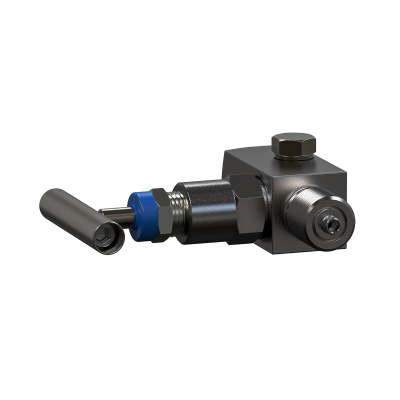

БВ блоки вентильные для монтажа датчиков давления
| Название | Цена | ||||
| БВ-310.40 |
14 400 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |

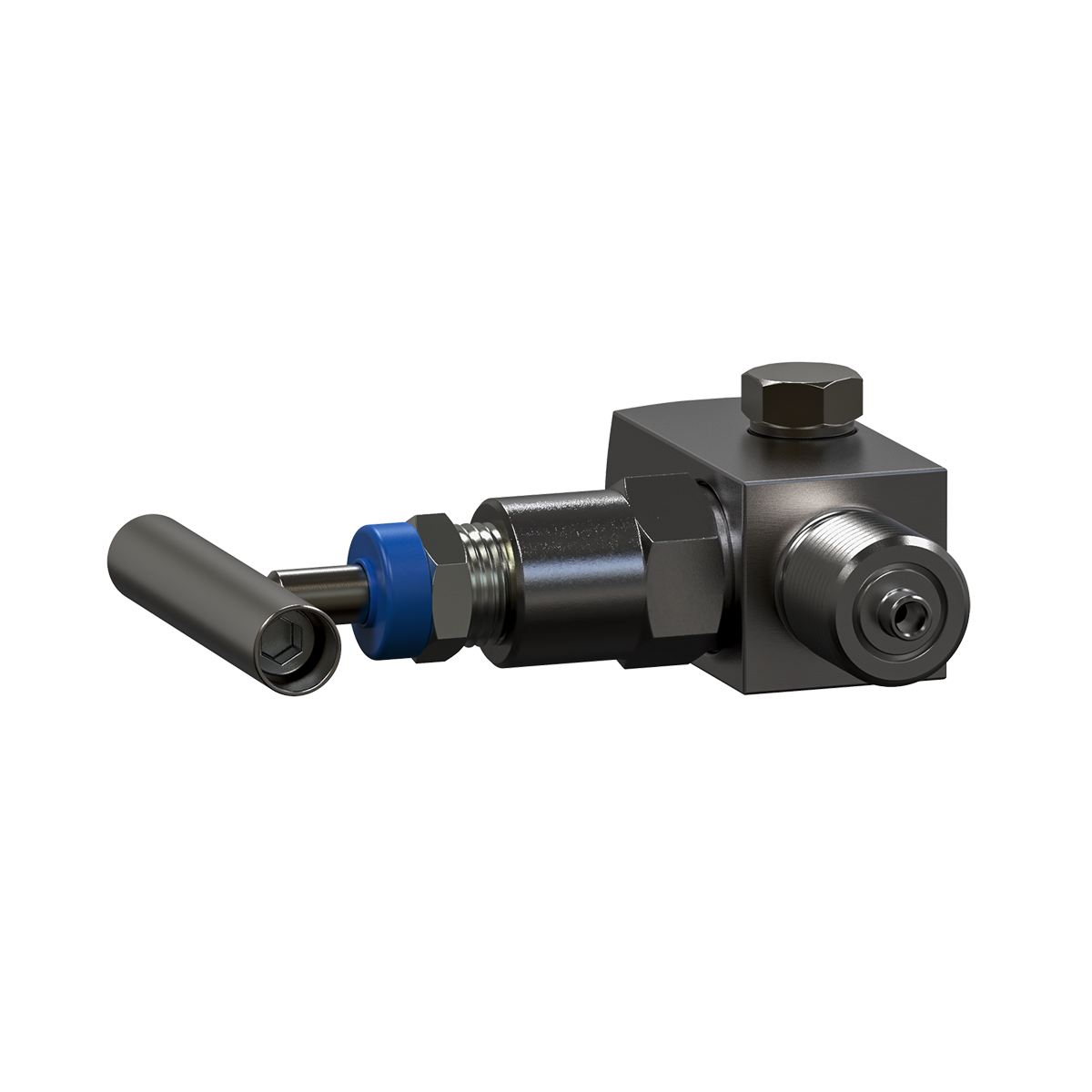

| БВ-113.40 |
7 080 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |

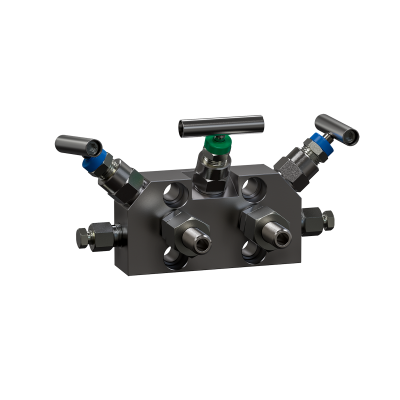

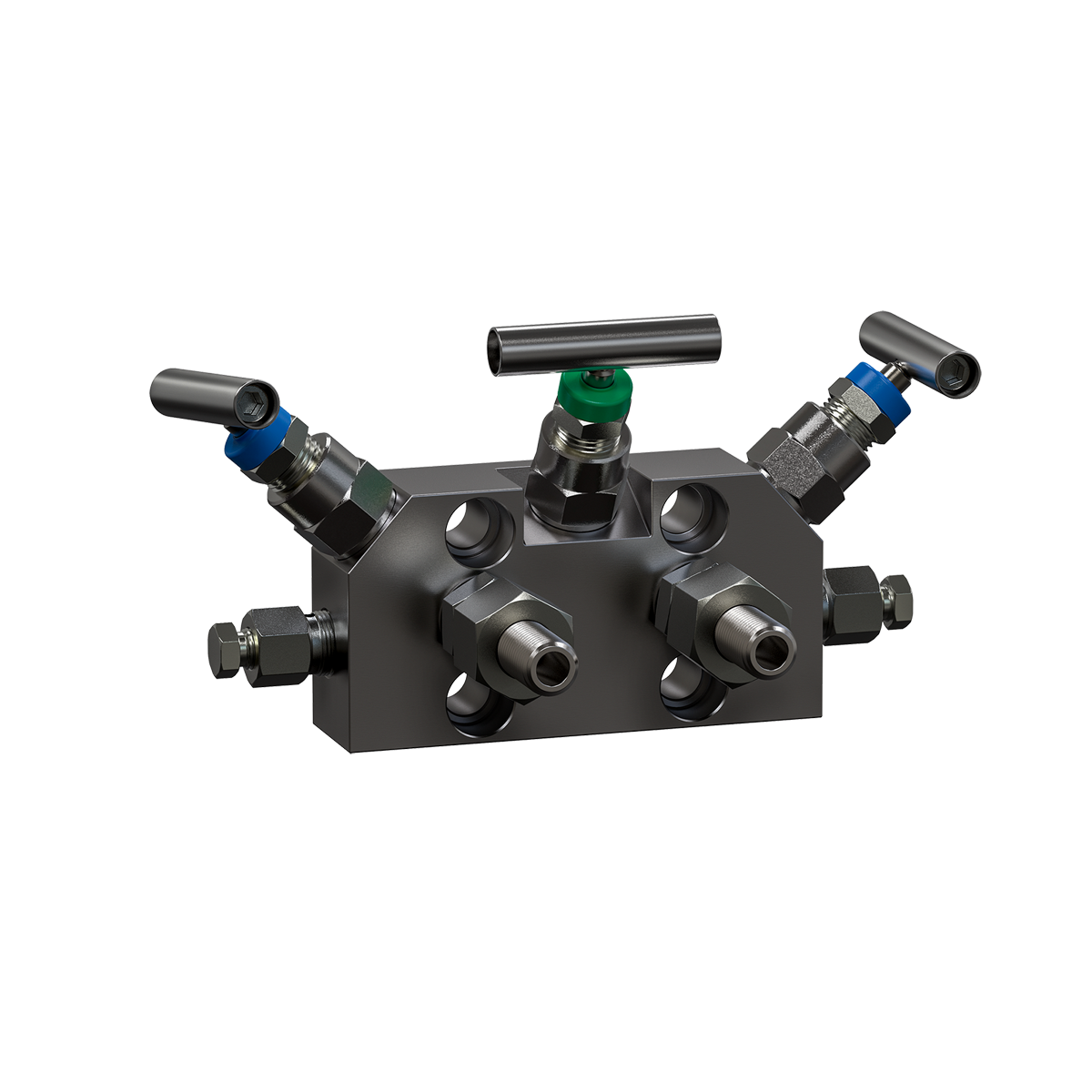

| БВ-312.40 |
19 200 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |

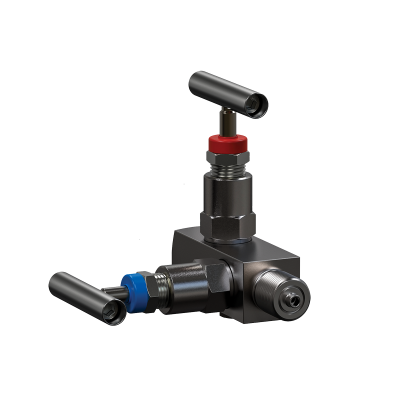

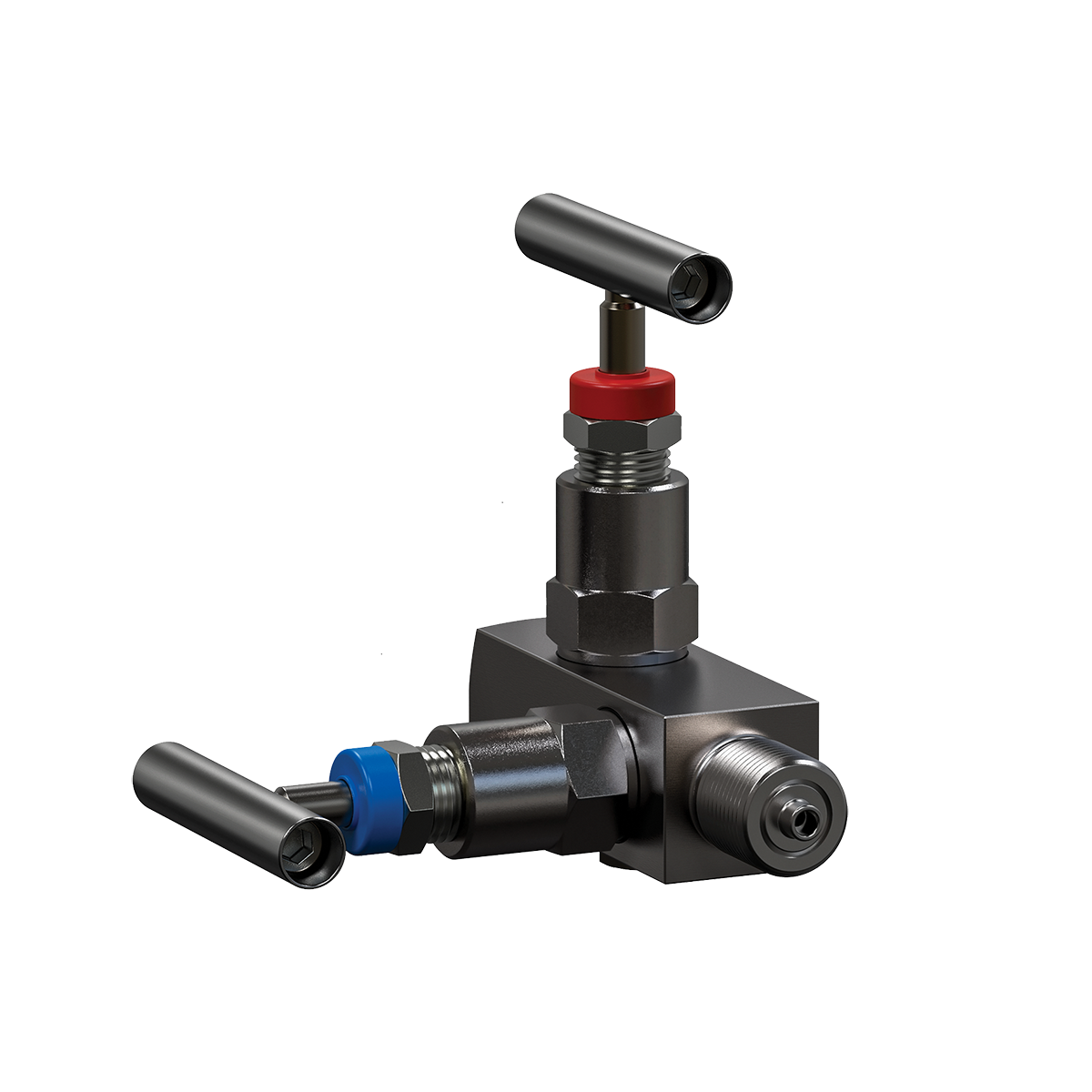

| БВ-211.40 |
8 640 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
Блоки вентильные предназначены для подключения преобразователей давления ОВЕН ПД100 и ПД200 к технологической линии посредством импульсных трубок, отводов или напрямую в системах автоматического контроля, регулирования и управления технологическими процессами.
Преимущества
- Возможность калибровки датчика в условиях эксплуатации
- Заводская сборка с испытаниями на герметичность
- Малые габариты и масса
Вентильные блоки ОВЕН БВ-х
Используются в сборе с преобразователями давления. Блоки состоят из корпуса, запорного вентиля, который обеспечивает изоляцию преобразователя от технологического процесса, и дренажных вентилей, которые обеспечивают дренаж среды и упрощают замену преобразователя в условиях эксплуатации. Также трех- и пятивентильные блоки позволяют выравнивать давление в камерах преобразователя для калибровки нулевого значения выходного сигнала.
Технические характеристики
| Рабочая среда | жидкость, пар, газ |
| Давление рабочей среды | до 16 и 40 МПа – в зависимости от модификации |
| Температура рабочей среды | -40...+180 °С |
| Предельные значения температур окружающего воздуха при эксплуатации | -40…+70 °С |
| Присоединение к технологической линии | M20×1,5 манометрической формы |
| Присоединение к преобразователю | резьбовое соединение M20х1,5 или фланцевый монтаж на преобразователь с межосевым расстоянием 54 мм |
| Материал корпуса | нержавеющая сталь AISI 304S |
| Тип вентилей | игольчатый клапан с фторопластовым уплотнением |

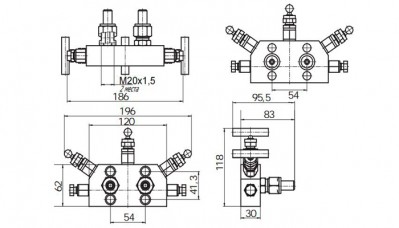

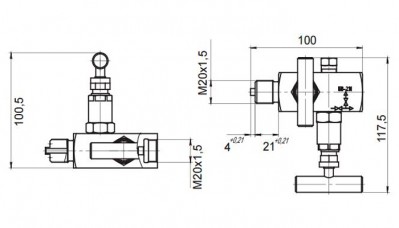

Конструктивные исполнения

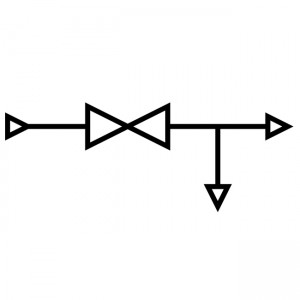

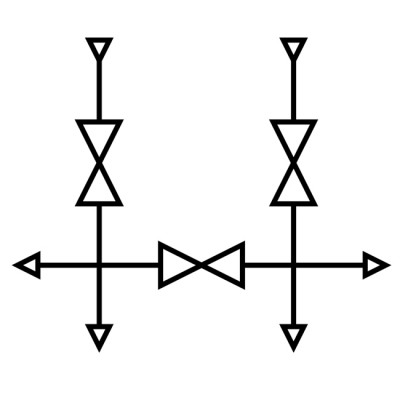

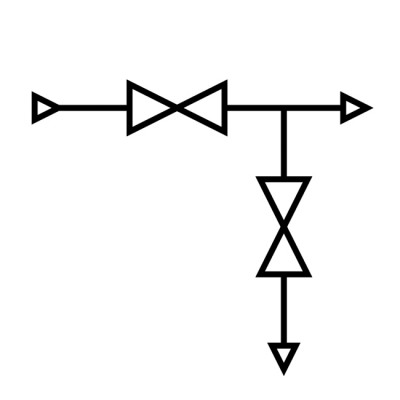

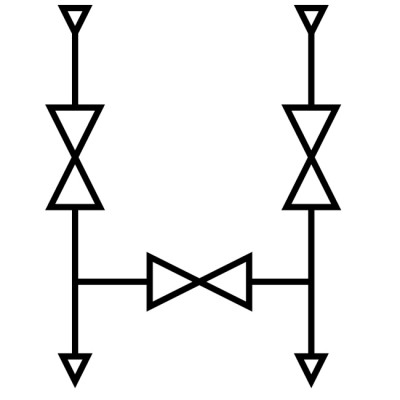

Схемы подключения
