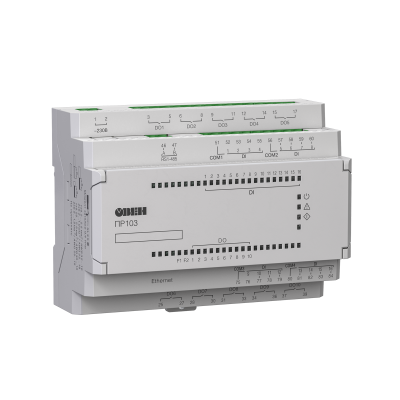

ПР103 программируемое реле с Ethernet

ПР103 – это первое программируемое реле с Ethernet на борту. Предназначено для управления вентиляцией, отоплением, насосными группами и другим оборудованием. Наличие интерфейса Ethernet позволяет осуществить прямой доступ к сервису OwenCloud и реализовать управление оборудованием из любой точки мира. В ПР103 может быть до 2-х интерфейсов RS-485 на борту для передачи данных на верхний уровень. В корпусе 7DIN располагается до 34 аналоговых и дискретных входов/выходов.

Наличие быстрых дискретных входов позволяет обрабатывать сигналы с частотой до 100 кГц.

Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OwenLogic.

Для конфигурирования прибора можно использовать OWEN Configurator.

Загрузка алгоритма и конфигурирование производится с помощью кабеля microUSB, а также по интерфейсам Ethernet и RS-485.

В данный момент в продаже находится модификация ПР103-230.1610.01.1.0. Остальные модификации появятся в продаже в первой половине 2022 года.

Области применения

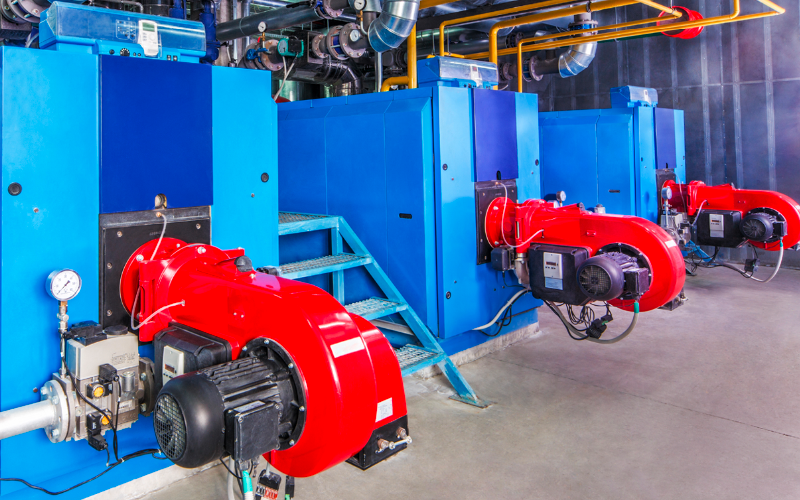

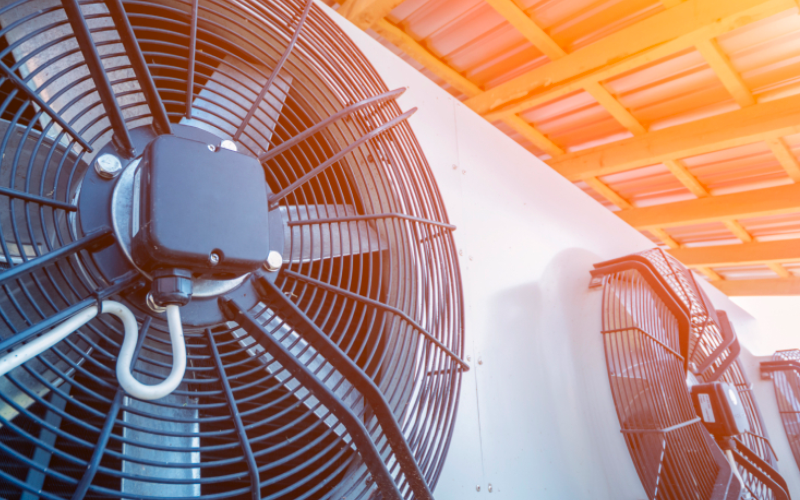

Вентиляция	Отопление

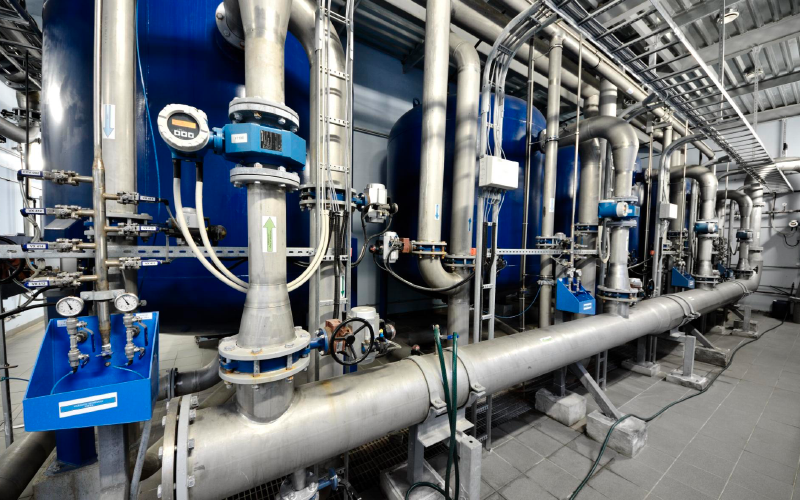

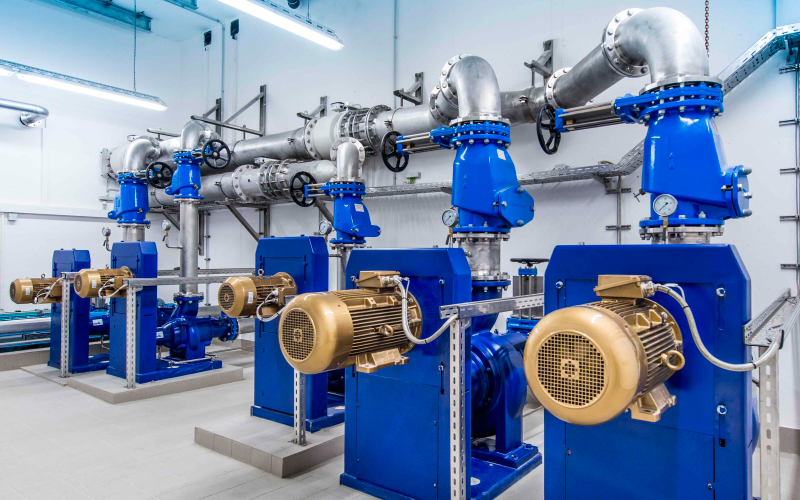

ГВС	Насосные группы

 Отличительные особенности ПР103

Подключаемое оборудование:

• До 16 дискретных входов.
• До 4 быстрых дискретных входов, частота до 100 кГц.
• До 6 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д.
• До 2 универсальных аналоговых выходов: 4…20 мА/0…10 В.
• До 18 дискретных выходов (э/м реле или транзиторные ключи).

Коммуникационные возможности:

Интерфейс Ethernet, режим Slave*:

• Прямой доступ в облачный сервис OwenCloud.
• Подключение к ПК для конфигурирования и записи программы.
• Визуализация процессов с помощью панелей оператора и SCADA.

До 2-х интерфейсов RS-485 (режим Slave)*:

• Интеграция в SCADA-системы.
• Подключение к ПК для конфигурирования и записи программы
• Визуализация процессов с помощью панелей оператора.

*Поддержка Master по интерфейсам RS-485 и Ethernet будет добавлена в начале 2022 года.

Конструктивные особенности:

• Компактный модульный корпус шириной 7 модулей.
• Съемные клеммники – для удобства монтажа.
• Быстрая замена батарейки.

Эксплуатация:

• 2 модификации по питанию: =24 и ~230 В
• Возможность питаний от бортовой сети =12В
• Увеличение каналов ввода/вывода до 66 шт. с помощью модулей ПРМ.
• Работа в неотапливаемых помещениях: -40...+55 ºС.
• Конфигурирование и запись программы через USB, Ethernet, RS-485

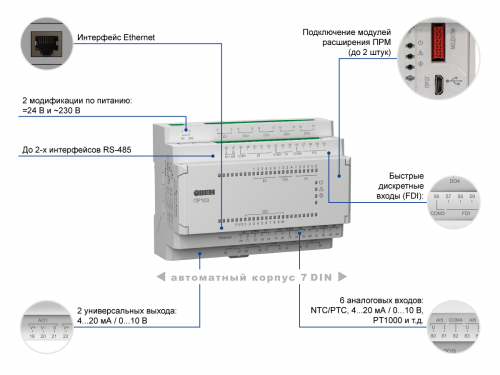

Отличительные характеристики ПР103

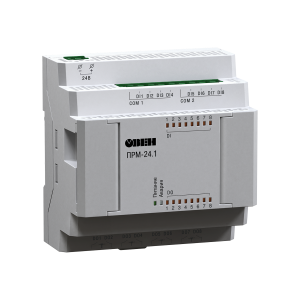

Модули расширения ОВЕН ПРМ для ПР103

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР103:

• ПРМ-1 – для увеличения дискретных входов и выходов;
• ПРМ-2 – для увеличения аналоговых входов и дискретных выходов;
• ПРМ-3 – для увеличения аналоговых входов и выходов.

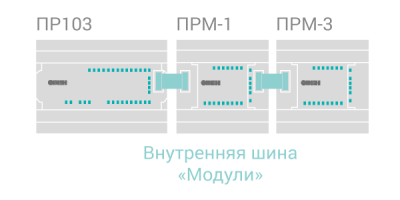

Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР103 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР103 и модули ПРМ с разным типом питания.

Примеры применения

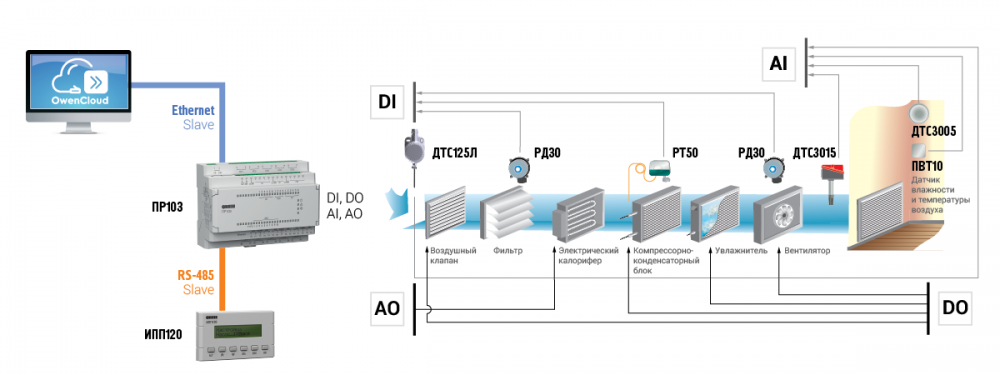

Управление вентиляцией

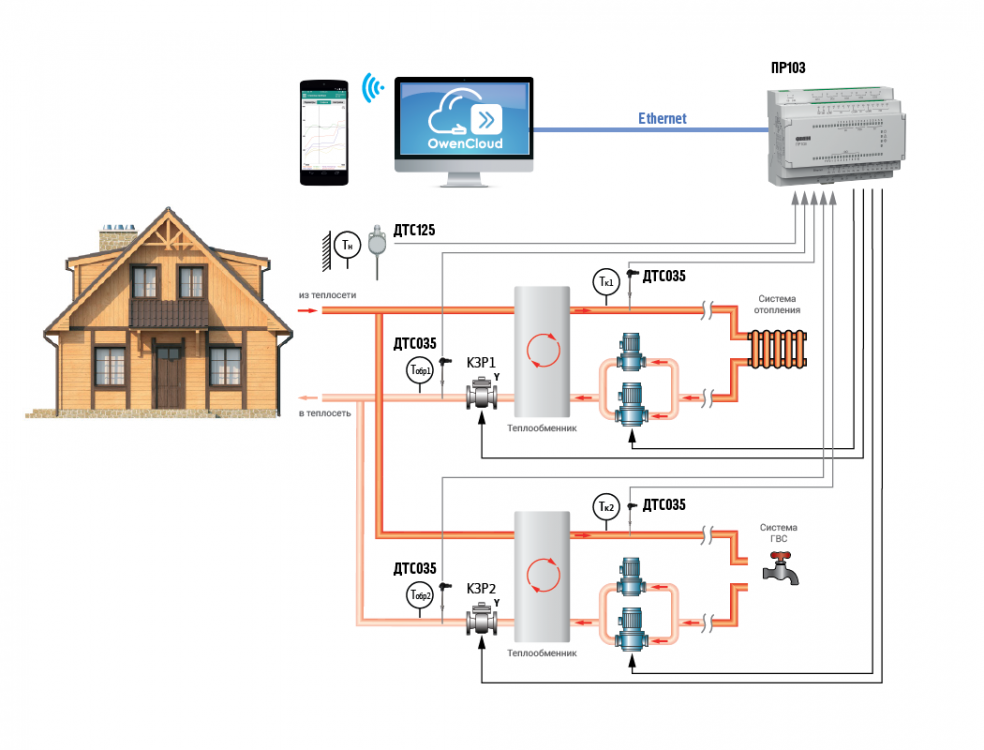

Управление отоплением и ГВС

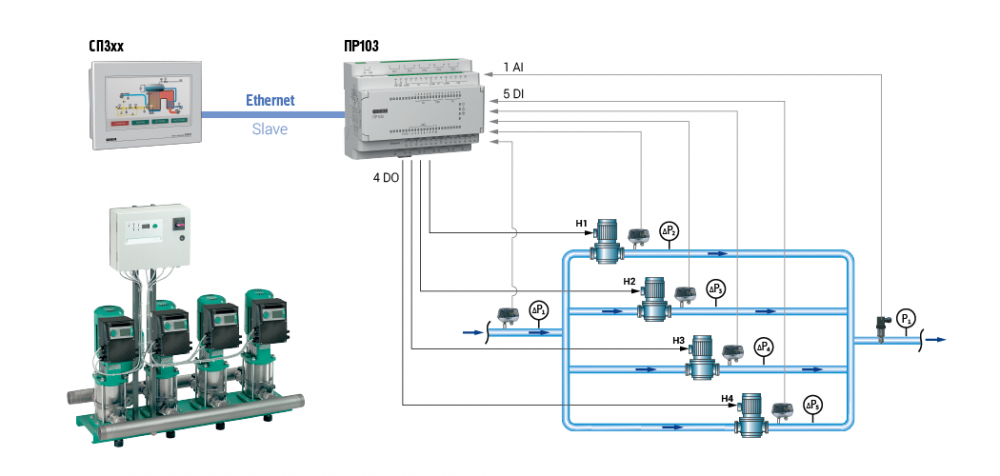

Управление насосными группами

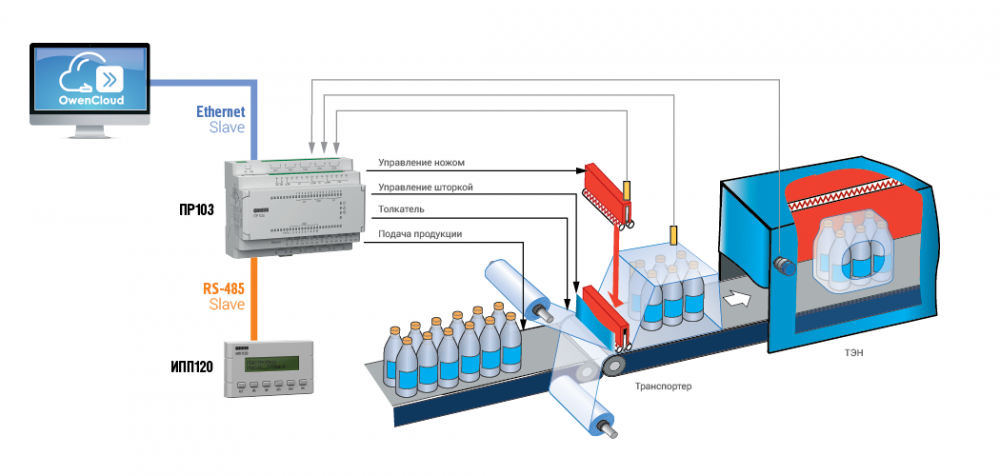

 Управление станками и механизмами
