ВП110 сенсорная web-панель
| Название | Цена | ||||
| ВП110 |
55 440 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
ОВЕН ВП110 – сенсорная панель оператора со встроенным веб-браузером. Предназначена для наглядного отображения веб-визуализации контроллера. ВП110 оснащена встроенным браузером c поддержкой технологии HTML5, который позволяет отображать веб-страницы. Рекомендуется для совместного применения с ОВЕН ПЛК210, СПК1xx, OwenCloud и другими устройствами, имеющими веб-сервер. Подключение web-панели ОВЕН ВП110 осуществляется по одному из трех интерфейсов связи – Ethernet, Wi-Fi или 3G.
Примечание: начиная с 20 сентября 2021 года ВП110 выпускается с прошивкой версии 2.0. Эта прошивка отличается новым веб-браузером и улучшенным конфигуратором. Обновить панели с прошивкой 1.0 до версии 2.0 можно только через сервисный центр.
Конструктивное исполнение
Корпус web-панели ВП110 с лицевой стороны защищен от пыли и влаги, степень защиты – IP65. Глянцевая поверхность лицевой стороны легко очищается. ВП110 имеет щитовое крепление и возможность крепежа по стандарту VESA100.

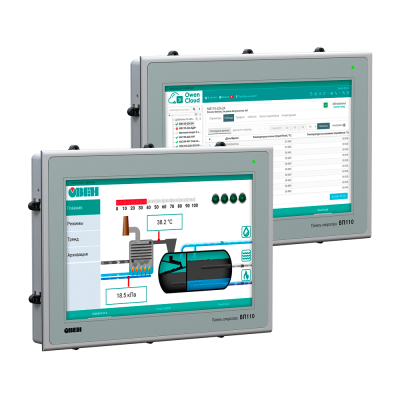

Примеры использования web-панели ОВЕН ВП110 в качестве HMI
Функциональные особенности операторской web-панели
Емкостный экран
Web-панель ВП110 имеет емкостный сенсорный IPS-экран с диагональю 10,1” (разрешение 1280×800, 16,7 млн цветов) с поддержкой технологии Multi-touch может обрабатывать до десяти одновременных касаний.
Интерфейсы для подключения
Для отображения web-визуализации устройство имеет три интерфейса связи – Ethernet, Wi-Fi или 3G (через встроенный модем). Активный интерфейс выбирается пользователем в сервисном меню. Единовременно возможна работа только одного интерфейса. В случае если один из интерфейсов становится не активным, панель автоматически произведет переключение между ними.
Расширенный диапазон питающего напряжения
Диапазон от 10 до 48 В постоянного напряжения позволяет применять web-панель в системах с напряжением 12 и 24 В.

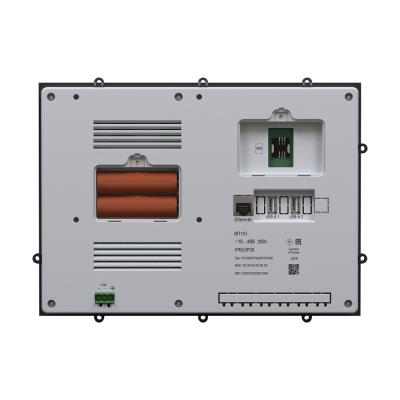

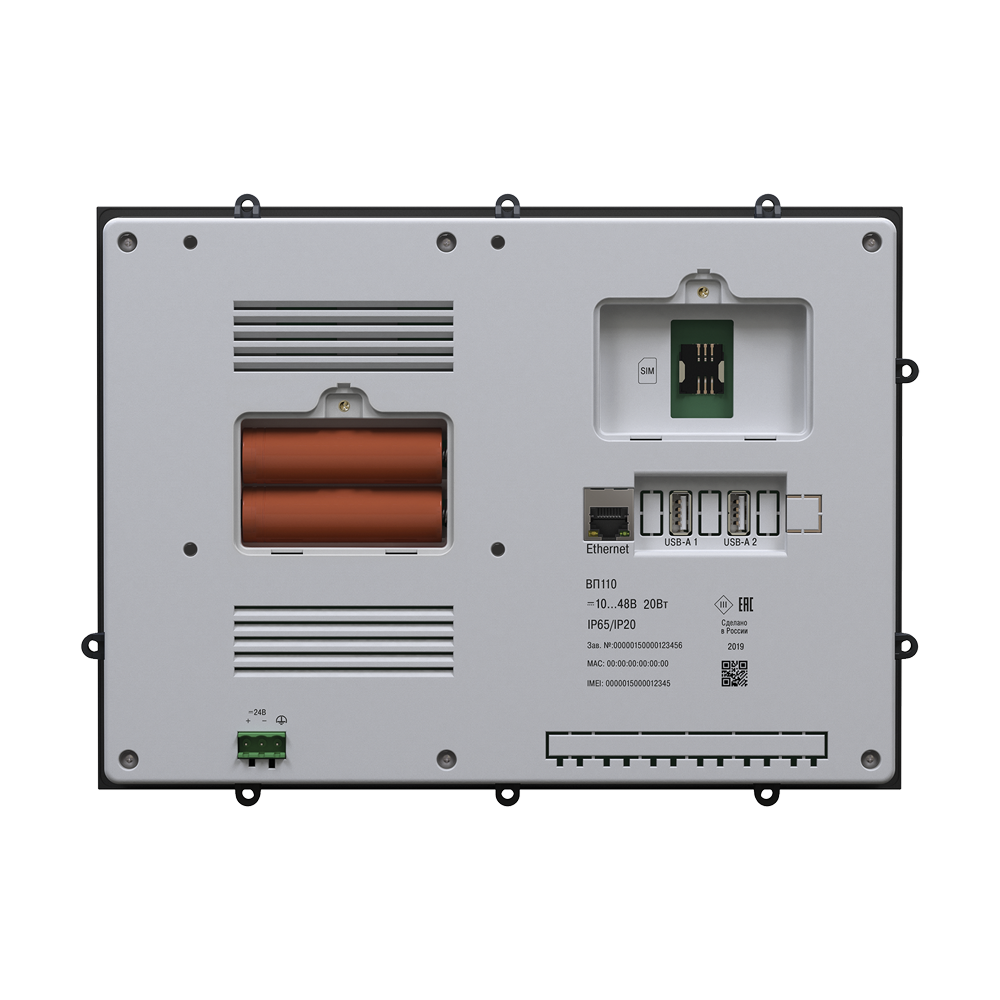

Автономная работа устройства с помощью аккумуляторов
Устройство оснащено двумя встроенными аккумуляторами для поддержания работы веб-панели в случае отключения основного питания. Восстановление заряда аккумуляторов происходит после подачи основного напряжение.
Подключение HID-устройств
Два порта USB-А позволяют подключать периферийные устройства, такие как клавиатура и мышь.
| Параметр | Значение |
| Аппаратные характеристики | |
| Процессор | MediaTek 4 x ARM Cortex™-A7 Core |
| Частота, ГГц | 1,3 |
| Графический процессор | ARM Mali-400 |
| Частота графического процессора, МГц | 500 |
| Объем Flash-памяти (eMMC), ГБ | 8 |
| Оперативная память (LPDDR3), ГБ | 1 |
| Часы реального времени (RTC) | Есть, энергонезависимые1 |
| Дисплей | |
| Тип дисплея | TFT IPS |
| Тип подсветки | LED (светодиодная подсветка)2 |
| Тип сенсорного экрана | Ёмкостный, с поддержкой Multi-touch3 |
| Диагональ, дюймы | 10,1 |
| Разрешение, пиксель | 1280×800 |
| Интерфейсы | |
| Ethernet | 1 × 10/100 Мбит/c (RJ45) |
| Wi-Fi | 802.11 b/g/n (2,4 ГГц) |
| 3G | GSM: 850/900/1900 WCDMA: B1/2/5/8 TD-SCDMA: B34/39 |
| USB Host | 2 × USB 2.0 Тип A – для подключения HID-устройств |
| Программное обеспечение | |
| Операционная система | Android OS 8.1 |
| Прикладное ПО | Веб-браузер (Mozilla Firefox, v.89.0) |
| Питание | |
| Тип питающего напряжения | Постоянное |
| Диапазон питающего напряжения, В | 10...48 |
| Номинальное напряжение питания, В | 24 |
| Макс. потребляемая мощность, Вт | 20Вт |
| Питание от аккумуляторных батарей | Есть |
| Корпус | |
| Конструктивное исполнение | Для щитового крепления и VESA100 |
| Тип вентиляции | Естественная вентиляция |
| Габаритные размеры (ширина × высота × глубина), мм | (266×193×37) ± 1 |
| Установочные размеры (ширина × высота), мм | 259×186 |
| Степень защиты корпуса по ГОСТ14254: | |
| - с лицевой стороны | IP65 |
| - со стороны разъемов | IP20 |
| Общие характеристики | |
| Рабочая температура, °C | 0...50 |
| Рабочая влажность, % | 10…90 (без конденсации) |
| Температура хранения, °C | -20…+60 |
| Масса брутто не более, кг | 1,5 |
| ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ | ВП110 |
1 Питание RTC реализовано с помощью двух элементов питания ICR18650.
2 Яркость подсветки может быть изменена в сервисном меню.
3 Multi-touch обрабатывает до 10 касаний.
