Модули дискретного ввода/вывода (с интерфейсом RS-485) МК110
| Название | Цена | ||||
| МК110-224.8ДН.4Р |
12 780 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |

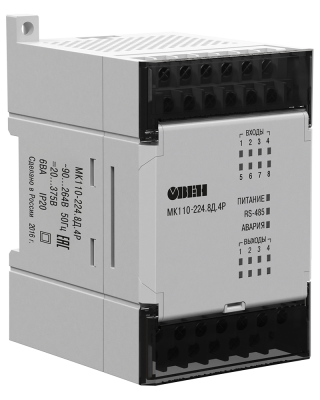

| МК110-224.8Д.4Р |
12 780 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |

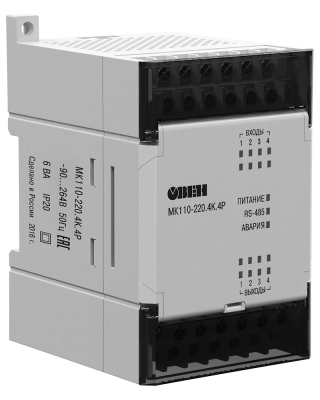

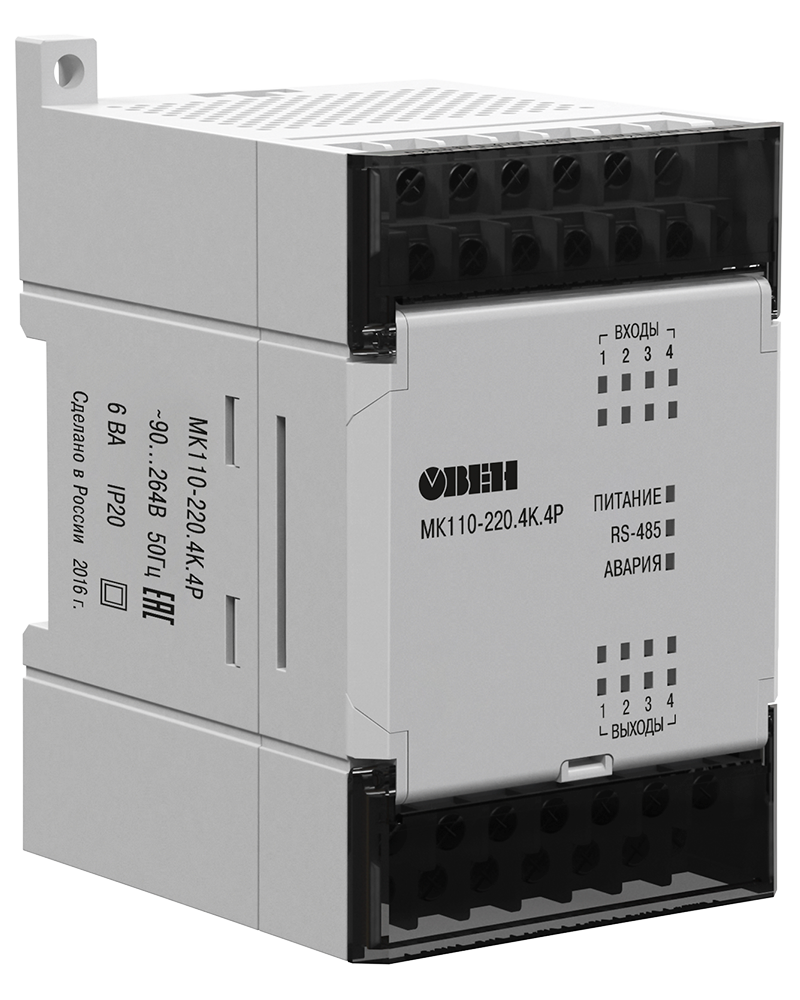

| МК110-220.4К.4Р |
11 160 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |

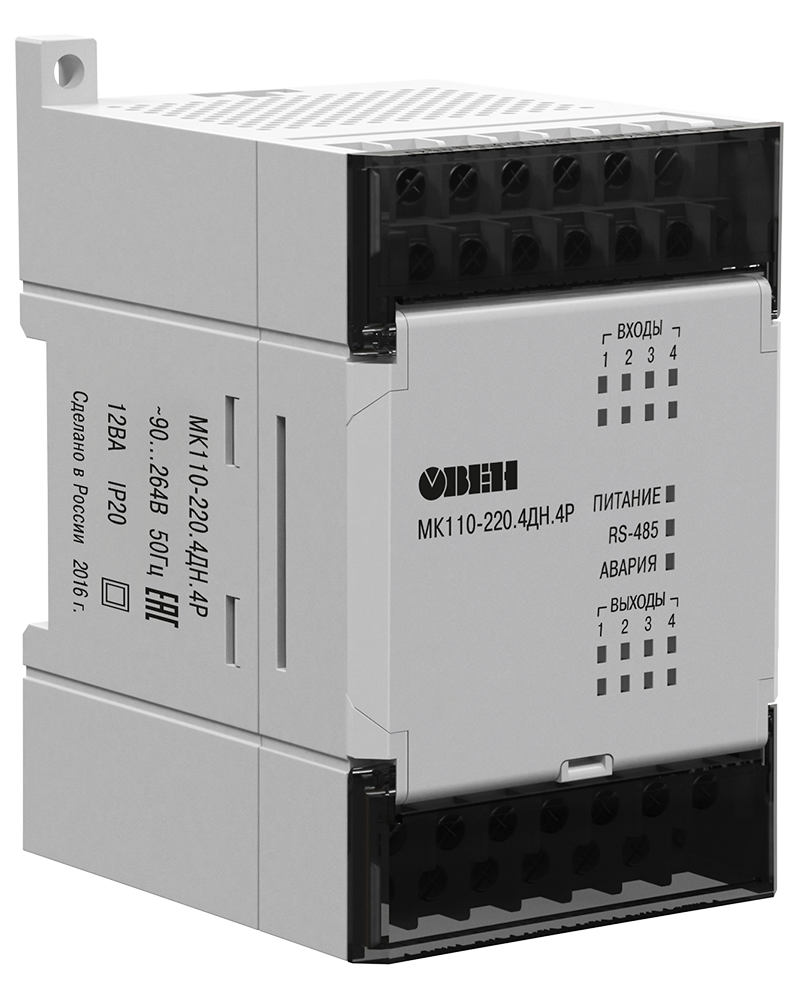

| МК110-220.4ДН.4Р |
11 160 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
Модули предназначены для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть RS-485.
| Коммуникационные возможности | |
| Интерфейс | RS-485 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII ОВЕН DCON |
| Скорость обмена по RS-485 | 2400…115200 бит/с |
Особенности
- Встроенные входы могут работать в режиме счетчика импульсов частотой до 1 кГц
- Встроенные выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
- Диагностика обрыва интерфейсной линии и перевод выходов в безопасное состояние, определенное пользователем
- Возможность контроля уровня жидкости кондуктометрическими датчиками (только для МК110-220.4К.4Р)
- Дополнительная логика работы дискретных входов и выходов (прямая / «НЕ» / «И» / «ИЛИ» / один импульс / ШИМ / триггер)
- Автоматическое определение протокола
- Съемные клеммники с невыпадающими винтами
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)
Конфигурирование
Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
| Модификация | МК110-220.4ДН.4Р | МК110-224.8ДН.4Р | МК110-224.8Д.4Р | МК110-220.4К.4Р | |||
|
|  |  |  |  | |||
| Входы/выходы | |||||||
| Количество входов/выходов | 4 DI / 4 DO | 8 DI / 4 DO | 4 DI / 4 DO | ||||
| Тип | входов |
|
| кондуктометрические датчики | |||
| выходов | реле электромагнитное | ||||||
| Характеристики дискретных входов (DI) | |||||||
| Гальваническая развязка входов | поканальная | групповая (по 4 входа) | поканальная | ||||
| Электрическая прочность изоляции | 1500 В | ||||||
| Макс. частота входного сигнала | 1 кГц | – | |||||
| Мин. длительность входного сигнала | 0,5 мс (скважность 2 для частоты 1 кГц) | – | |||||
| Напряжение питания входов | 24 ±3 В | 24 ±3 В для транзисторных ключей Для «сухих контактов» питание не требуется! | от внутреннего источника не более 17 В переменного тока частотой от 1,5 до 2,5 Гц | ||||
| Макс. входной ток | не более 8,5 мА (при напряжении входа =27 В) | не более 7 мА | не более 1 мА | ||||
| Суммарное сопротивление внешнего контакта и линии подключения | – | не более 100 Ом | – | ||||
| Ток «логической единицы» | не менее 4,5 мА | – | |||||
| Ток «логического нуля» | не более 1,5 мА | – | |||||
| Характеристики дискретных выходов (DO) | |||||||
| Максимальная нагрузочная способность дискретных выходов | 4 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4) 4 А (при постоянном напряжении не более =24 В) | 5 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4) 3 А (при постоянном напряжении не более =24 В) | |||||
| Питание | |||||||
| Тип питания | ~230 В | универсальное ~230 В/=24 В | ~230 В | ||||
| Напряжение питания | переменное: ~90…264 В (номинальное ~230) частотой 47…63 Гц | переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В) | переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц | ||||
| Потребляемая мощность | не более 12 ВА | не более 6 ВА | |||||
| Напряжение встроенного источника питания | =24 ±3 В | – | |||||
| Ток встроенного источника питания | не более 180 мА | – | |||||
| Конструктивное исполнение | |||||||
| Габаритные размеры | (63×110×75) ±1 мм | ||||||
| Степень защиты | IP20 | ||||||
| Монтаж | на DIN-рейку / на стену | ||||||
| Условия эксплуатации | |||||||
| Температура окружающего воздуха | -10…+55 °С | ||||||
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | ||||||
| Комплектность | |||||||
| Модуль | 1 шт. | ||||||
| Паспорт / Гарантийный талон | 1 экз. | ||||||
| Краткое руководство по эксплуатации | 1 экз. | ||||||
