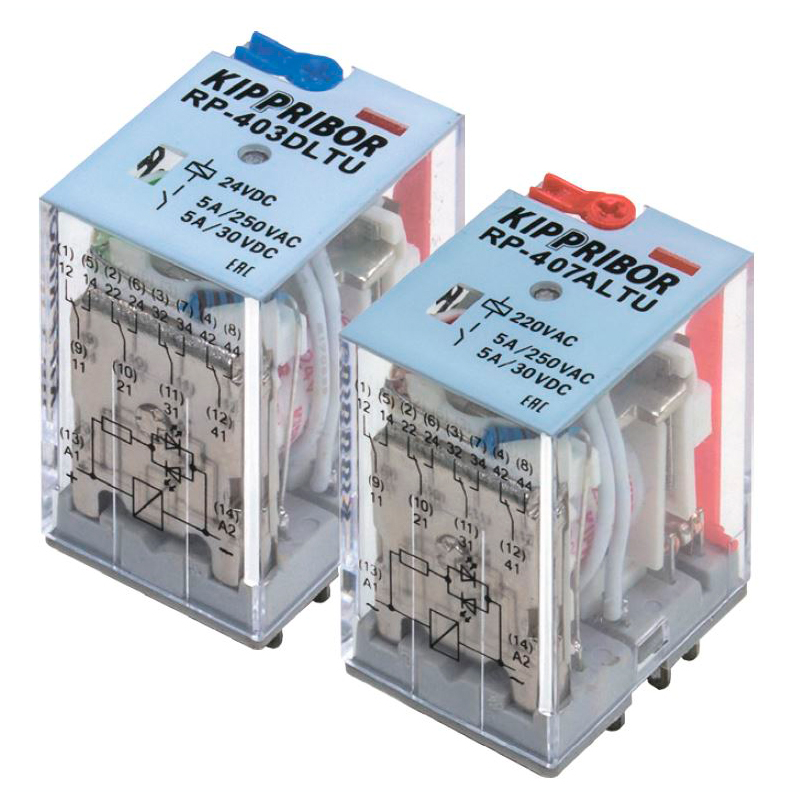

Промежуточные реле KIPPRIBOR серии RP общепромышленные (4-контактные)
| Название | Цена | ||||
| RP-402.DLTU |
552 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| RP-402.ALTU |
552 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| RP-402.DL |
408 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| RP-403.DLTU |
534 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| RP-403.DL |
534 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| RP-403.ALTU |
528 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| RP-403.AL |
594 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| RP-405.DLTU |
321 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| RP-407.ALTU |
594 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| RP-407.AL |
462 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| RP-405.ALTU |
648 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
Используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики. Предназначены также для коммутации и переключения электрических цепей управления постоянного и переменного тока.
Для монтажа промежуточных реле на DIN-рейку или плоскость используются:
- 2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-044BE/2.
- 3-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-044BE/3.
- 3-ярусная колодка с самозажимными клеммами KIPPRIBOR PYF-144BE/3.
Промежуточные реле KIPPRIBOR серии RP имеют следующие преимущества:
- прозрачный корпус, позволяющий чётко видеть состояние контактов реле;
- полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82);
- яркий цветной светодиодный (LED) индикатор работы;
- удобный ручной дублёр с фиксацией (для модификаций LTU).
Степень защиты промежуточных реле KIPPRIBOR серии RP:
- корпуса реле – IP40,
- со стороны клемм – IР00.
Модификации интерфейсных промежуточных реле KIPPRIBOR серии RP
| Модификация реле | Характеристики |
| RP-402.DLTU | 12VDC, 5A\250V, мех.индикатор, LED-индикатор, дублер |
| RP-402.ALTU | 12VAC, 5A\250V, мех.индикатор, LED-индикатор, дублер |
| RP-403.DL | 24VDC, 5A\250V, LED-индикатор |
| RP-403.DLTU | 24VDC, 5A\250V, мех.индикатор, LED-индикатор, дублер |
| RP-403.ALTU | 24VAC, 5A\250V, мех.индикатор, LED-индикатор, дублер |
| RP-405.DLTU | 110VDC, 5A\250V, мех.индикатор, LED-индикатор, дублер |
| RP-405.ALTU | 110VAC, 5A\250V, мех.индикатор, LED-индикатор, дублер |
| RP-407.AL | 220VAC, 5A\250V, LED-индикатор |
| RP-407.ALTU | 220VAC, 5A\250V, мех.индикатор, LED-индикатор, дублер |
| Технические характеристики | Модификации без ручного дублера (RP - 402/403/405/407AL RP - 402/403/405DL) | Модификации с ручным дублером (RP - 402/403/405/407ALTU RP - 402/403/405DLTU) | |
| Время включения (при UN) | не более 20 мс | ||
| Время выключения (при UN) | не более 20 мс | ||
| Диапазон рабочих температур | –55...+70 °С | ||
| Относительная влажность | 35%...80% RH | ||
| Атмосферное давление | 86...106 кПа | ||
| Светодиодный LED-индикатор срабатывания | есть | есть | |
| Ручное дублирование срабатывания | нет | есть | |
| Механическая индикация срабатывания | нет | есть | |
| Ударопрочность | 10g (длительность полуволны синусоиды ударного импульса 11 мс) | ||
| Виброустойчивость | 10...55 Гц (удвоенная амплитуда 1,0 мм) | ||
| Масса | не более 37 г | ||
Электрические характеристики контактов
| Электрические характеристики контактов | Постоянный ток (DС) | Переменный ток (АС) | ||
| Номинальные ток и напряжение коммутации | 5 A при 30 В | 5 A при 250 В | ||
| Начальное сопротивление контактов | не более 100 мОм | |||
| Материал контакта | серебряный сплав (AgSnO2) | |||
| Электрический ресурс | не менее 105 | |||
| Механический ресурс (при 300 вкл./мин) | не менее 2×107 | |||
| Сопротивление пробоя между группами контактов | не менее 1000 VAC в течение 1 минуты | |||
Электротехнические характеристики катушки
| Электротехнические характеристики катушки | Постоянный ток (DC) | Переменный ток (AC) |
| Номинальное напряжение питания Uном. | 12/24 В | 12/24/110/220 В |
| Напряжение включения (при 23 °С) | не менее 0,75 Uном. | не менее 0,8 Uном. |
| Предельное напряжение питания катушки (при 25 °С) | 1,10 Uном. | |
| Напряжение выключения (при 23 °С) | не более 0,10 Uном. | не более 0,30 Uном. |
| Мощность | 0,9 Вт | 1,2 ВА |
| Сопротивление пробоя между катушкой и контактами | не менее 1500 VAC в течение 1 минуты | |
