КТР-121 контроллер для автоматического управления котельной
| Название | Цена | ||||
| КТР-121.24.00.00 |
23 904 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| КТР-121.24.01.10 |
23 904 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| КТР-121.24.02.20 |
23 904 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| КТР-121.24.02.40 |
23 904 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| КТР-121.24.02.41 |
23 904 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| КТР-121.24.03.10 |
23 904 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| КТР-121.24.03.20 |
23 904 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| КТР-121.220.00.00 |
23 904 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| КТР-121.220.01.10 |
23 904 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| КТР-121.220.02.20 |
23 904 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| КТР-121.220.02.40 |
23 904 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| КТР-121.220.02.41 |
23 904 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| КТР-121.220.03.10 |
23 904 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| КТР-121.220.03.20 |
23 904 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |

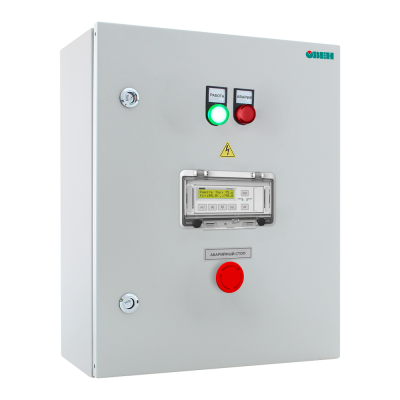

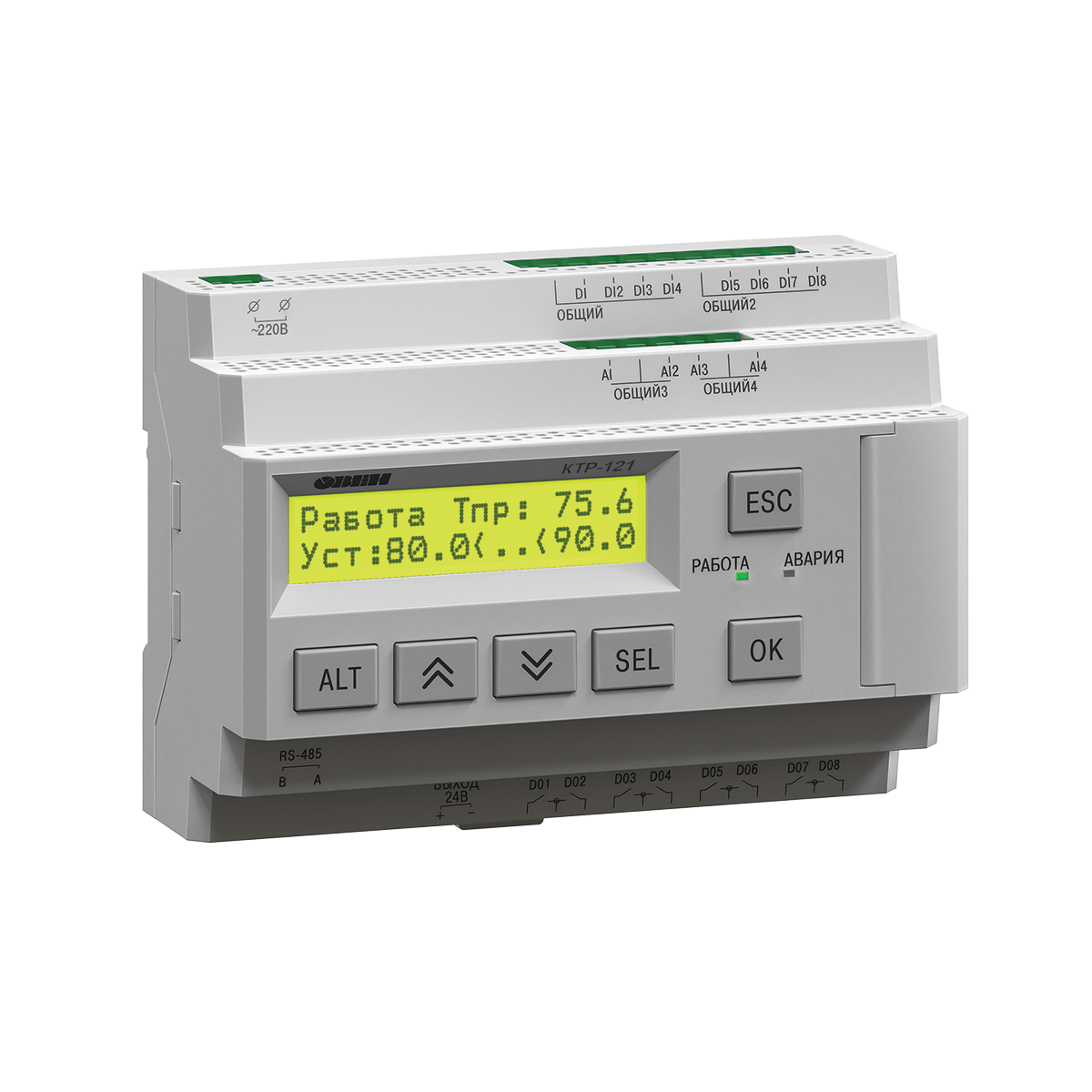

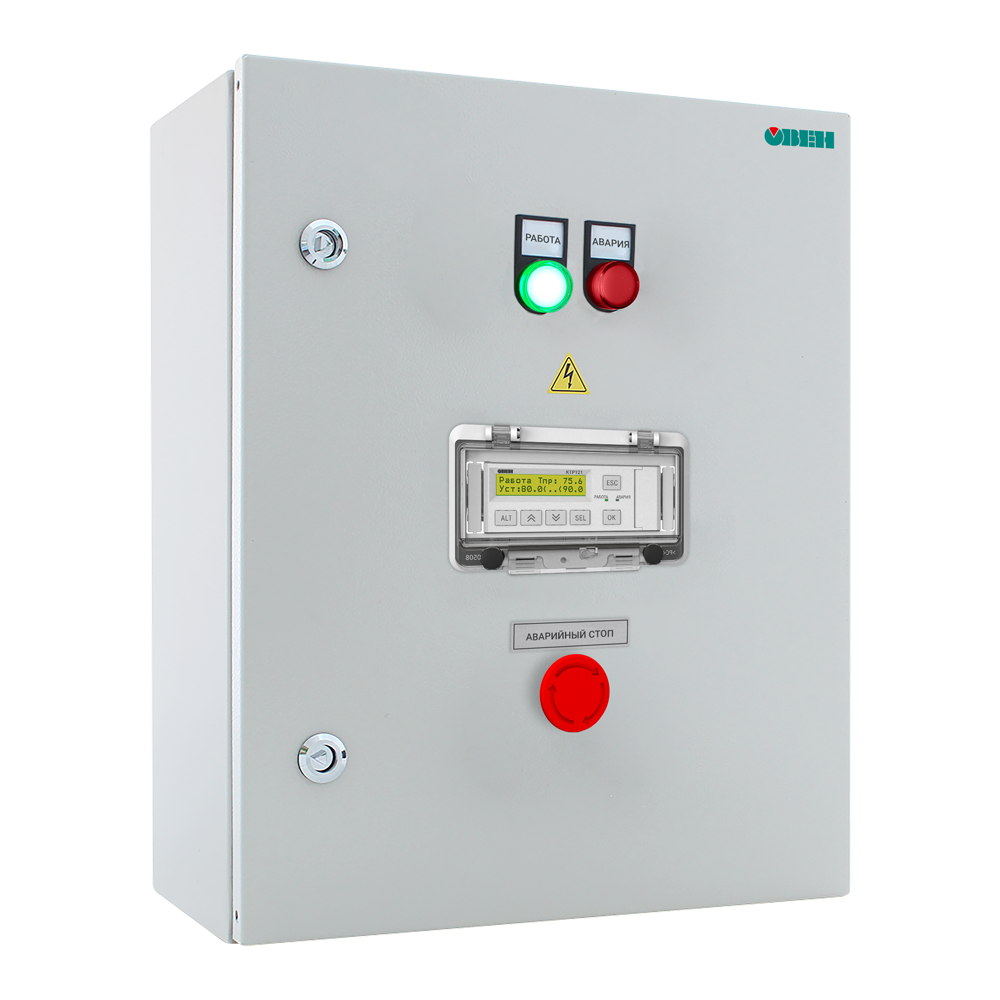

КТР-121 – это контроллер с готовыми алгоритмами для автоматизации котельной. Подходит для установки в блочно-модульных, стационарных, крышных водогрейных котельных, а также котельных с котлами наружного размещения и котельных с пристроенным ИТП. Управление горелкой осуществляется через встроенный менеджер горения. Контроллер управляет модулируемыми, одноступенчатыми, двухступенчатыми и трехступенчатыми горелками. По типу топлива поддерживаются газовые, жидкотопливные, комбинированные и электрические горелки.
Задачи автоматизации

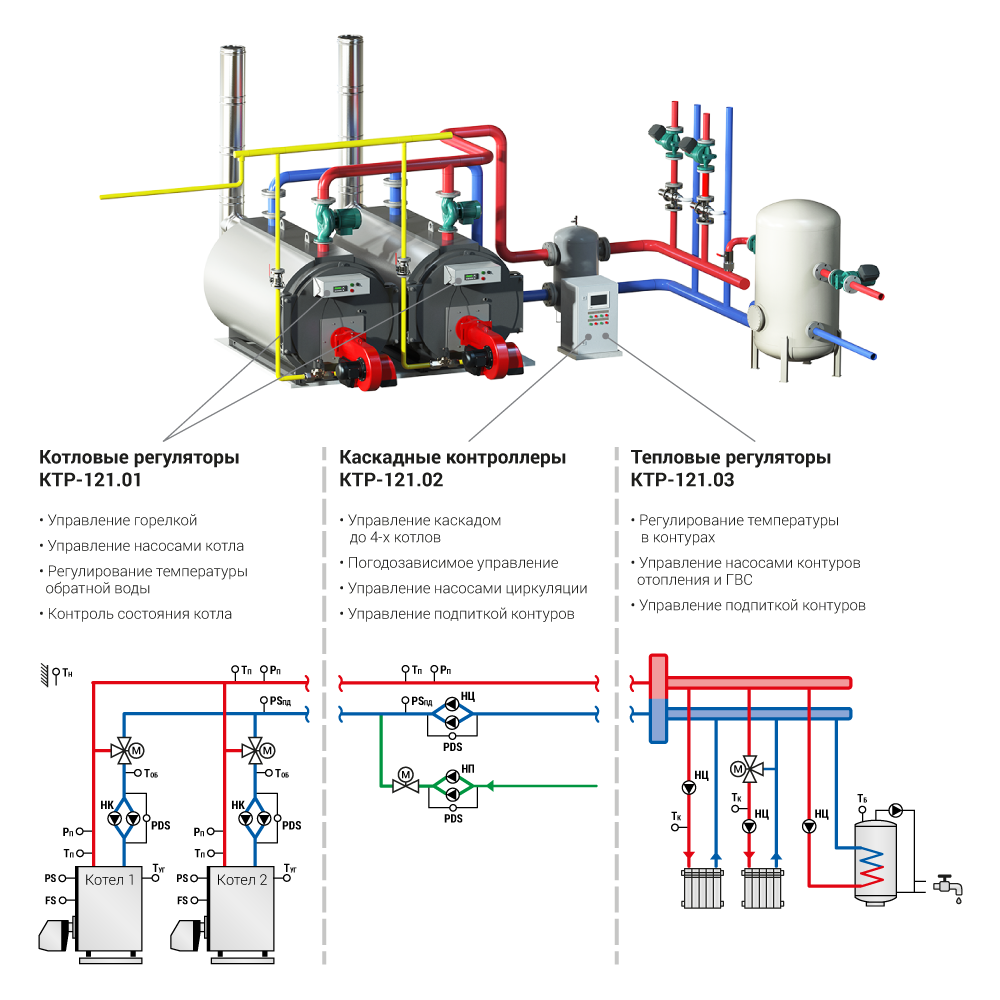

Алгоритмы КТР-121 разделены по задачам автоматизации котельной. Линейка состоит из трех групп алгоритмов:
- КТР-121.01 – автоматика котла.
- КТР-121.02 – автоматика котельной.
- КТР-121.03 – автоматика отопления и ГВС.
Объединяя различные алгоритмы КТР-121 в единую систему, можно получить решение для сложных схем котельных. Комбинации алгоритмов позволяют подобрать оптимальный набор автоматики для котельной.
Преимущества
| S3 – сигнал аварии горелки котла В4 – подтверждение розжига горелки PDS – датчик перепада давления РS – реле давления в котле FS – реле протока теплоносителя через котел Рп – датчик давления в подающем трубопроводе Тп – датчик температуры в подающем трубопроводе Тоб – датчик температуры в обратном трубопроводе Туг – датчик температуры уходящих газов | КП – клапан протока НРЦ – насос рециркуляции НК – котловой насос К1 – К3 – промежуточные реле Т1, Т2 – запрос на розжиг горелки Т6, Т7 – первая ступень горелки Т6, Т8 – вторая ступень горелки Т6, Т7, Т8 – модуляция горелки Т9, Т11 – третья ступень горелки Ав.общ – лампа общей аварии |
 |  | |
| Схема подключения модификации 02.20 | Схема подключения модификации 02.40 |
| Алгоритм 02.20 и 02.40 |
| S3 – сигнал аварии горелки В4 – подтверждение розжига горелки Тп – датчик температуры в общем трубопроводе Тн – температура наружного воздуха Рп – датчик давления в общем трубопроводе К1 – К12 – промежуточные реле Т1, Т2 – запрос на розжиг горелки Т6, Т7 – первая ступень горелки Т6, Т8 – вторая ступень горелки Т6, Т7, Т8 – модуляция горелки Т9, Т11 – третья ступень горелки Ав.общ – лампа общей аварии |
 |  | |
| Схема подключения модификации 02.41 | Схема подключения модификации 02.хх+ПРМ |
| Алгоритм 02.41 | ПРМ |
| PDS НС – датчик перепада давления на группе сетевых насосов PDS НП – датчик перепада давления на группе насосов подпитки Ав.останов – кнопка аварийного останова котельной РS – датчик реле давления (прессостат) для работы подпитки НС – сетевой насос НП – насос подпитки НРЦ – сетевой насос рециркуляции КП – клапан системы подпитки Тп – датчик температуры в общем трубопроводе Тн – температура наружного воздуха Тоб – температуры в обратном трубопроводе Рп – датчик давления в общем трубопроводе Ав.общ – лампа общей аварии | Пожар – сигнал от датчика пожарной безопасности (НЗ) Взлом – сигнал от датчика проникновения в помещение (НЗ) Рг min – реле минимального давления газа (НЗ) Рг max – реле максимального давления газа (НЗ) СО – датчик загазованности угарным газом II порог (НЗ) СН – датчик загазованности метан II порог (НЗ) ГК – сигнал обратной связи положения газового клапана (НО) |
