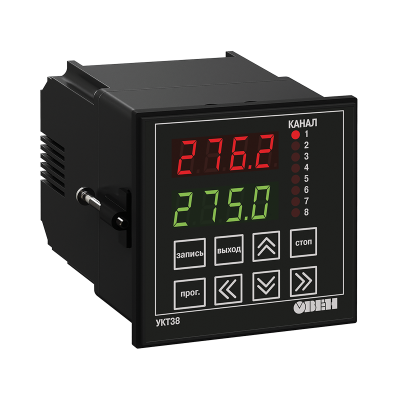

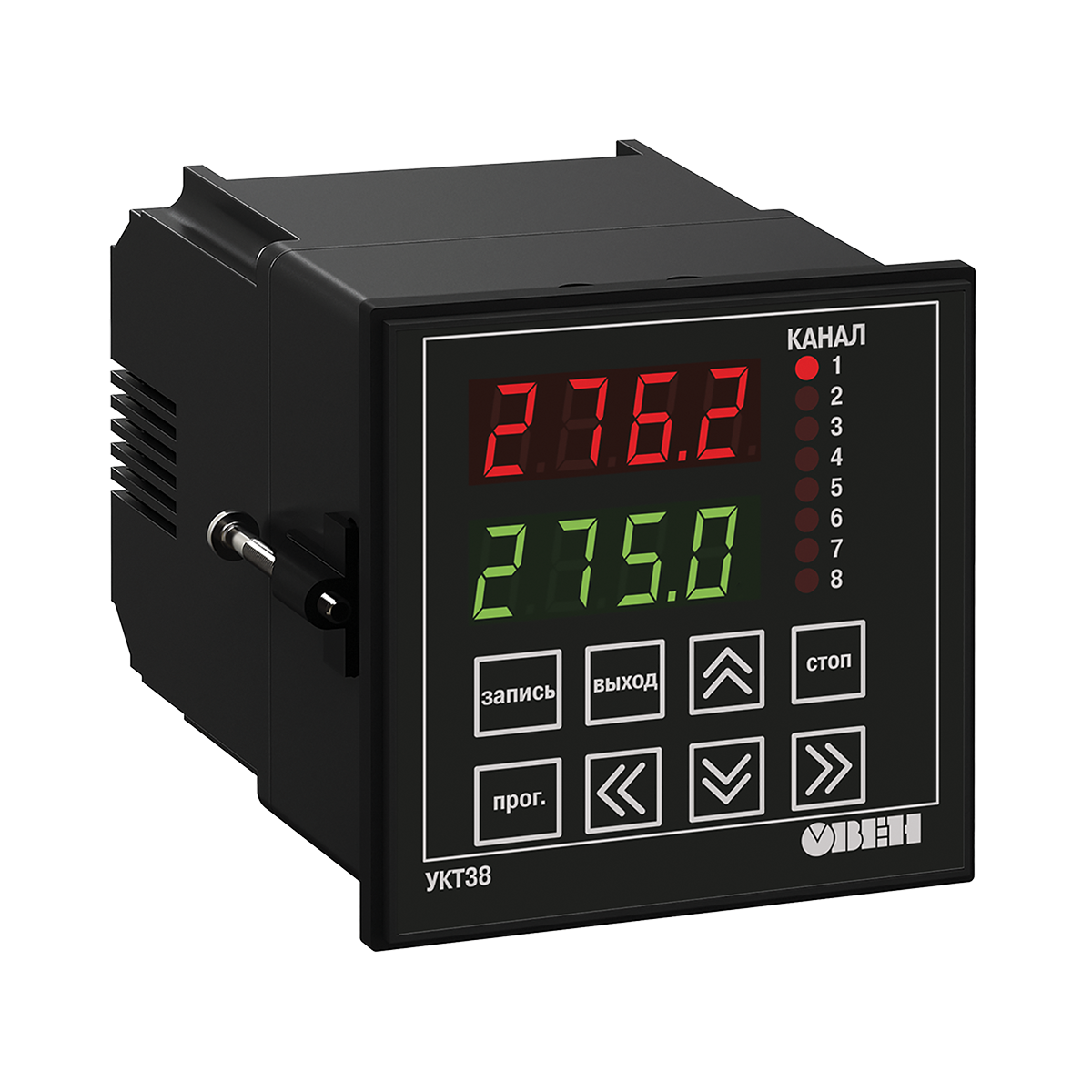

УКТ38 восьмиканальный измеритель с аварийной сигнализацией
| Название | Цена | ||||
| УКТ38-Щ4.ТП |
32 400 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| УКТ38-Щ4.АН |
32 400 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| УКТ38-Щ4.ТС |
32 400 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| УКТ38-Щ4.АТ |
32 400 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
| УКТ38-Щ4.ТПП |
32 400 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |
УКТ38 измеритель 8-канальный с аварийной сигнализацией предназначено для контроля температуры, давления, влажности, уровня или другой физической величины в нескольких зонах одновременно (до 8-ми) и аварийной сигнализации о выходе любого из контролируемых параметров за заданные пределы.
ОВЕН УКТ38 применяется в качестве аварийного сигнализатора в многозонных печах в пищевой, металлургической и других отраслях промышленности.
Функциональные возможности прибора
- Контроль температуры или другой физической величины (давления, влажности, уровня и т. п.) в нескольких зонах одновременно (до 8-ми)
- Восемь входов для подключения датчиков:
- термопреобразователей сопротивления типа ТСМ и ТСП 50/100, Pt100;
- термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R);
- датчиков с унифицированным выходным сигналом тока 0(4)...20 мА, 0...5 мА или напряжения 0...1 В.
- Подключение к разным входам датчиков разных типов из числа приведенных в списке для одной модификации
- Сигнализация «АВАРИЯ ОБЪЕКТА» о выходе любой из контролируемых величин за заданные пределы
- Сигнализация «АВАРИЯ ДАТЧИКА» при обрыве или коротком замыкании датчика
- Два выходных реле для включения аварийной сигнализации или аварийного отключения установки
- Индикация измеренных величин и заданных для них уставок на двух встроенных индикаторах
- Программирование кнопками на лицевой панели прибора
- Сохранение заданных параметров при отключении питания
При необходимости удаленного контроля и диспетчеризации следует выбирать прибор ТРМ138 с встроенным интерфейсом RS-485.
| УКТ38-Щ4.ТС | 3,6 с |
| УКТ38-Щ4.ТП (ТПП) | 2,2 с |
| УКТ38-Щ4.АТ (АН) | 2,1 с |
| Количество выходных устройств | 2 |
| Допустимый ток нагрузки, коммутируемый контактами э/м реле | 4 А при 220 В (cos φ > 0,4) |
| Тип корпуса | щитовой Щ4 |
| Габаритные размеры | 96×96×145 мм |
| Степень защиты корпуса | IP54 со стороны передней панели |
Характеристики измерительных датчиков
| Код | Тип датчика | Тип входа | Диапазон измерений | Разрешающая способность |
| 00 | ТСМ 100М W100=1,426 | ТС | -50...+200 °С | 0,1 °С |
| 01 | TCM 50M W100=1,426 | -50...+200 °С | 0,1 °С | |
| 02 | TCП 100П W100=1,385 (Pt100) | -90...+750 °С | 0,1 °С | |
| 03 | ТСП 100П W100=1,391 | -90...+750 °С | 0,1 °С | |
| 07 | ТСП 50П W100=1,385 | -90...+750 °С | 0,1 °С | |
| 08 | ТСП 50П W100=1,391 | -90...+750 °С | 0,1 °С | |
| 09 | TCM 50M W100=1,428 | -50...+200 °С | 0,1 °С | |
| 14 | ТСМ 100М W100=1,428 | -50...+200 °С | 0,1 °С | |
| 15 | ТСМ гр. 23 | -50...+200 °С | 0,1 °С | |
| 04 | ТХК(L) | ТП | -50...+750 °С | 0,1 °С |
| 05 | ТХА(K) | -50...+1300 °С | 1 °С | |
| 19 | ТНН(N) | -50...+1300 °С | 1 °С | |
| 20 | ТЖК(J) | -50...+900 °С | 0,1 °С | |
| 17 | ТПП(S) | ТПП | 0...+1700 °С | 1 °С |
| 18 | ТПП(R) | 0...+1700 °С | 1 °С | |
| 10 | Ток 4…20 мА | АТ | 0...100 % | 0,1 % |
| 11 | Ток 0…20 мА | 0...100 % | 0,1 % | |
| 12 | Ток 0…5 мА | 0...100 % | 0,1 % | |
| 13 | Напряжение 0…1 В | АН | 0...100 % | 0,1 % |
