МСД-200 опрос и архивирование параметров по сети RS-485
| Название | Цена | ||||
| МСД-200 |
15 600 руб./шт
|
-
+
|
В корзину
|
Купить в 1 клик | |

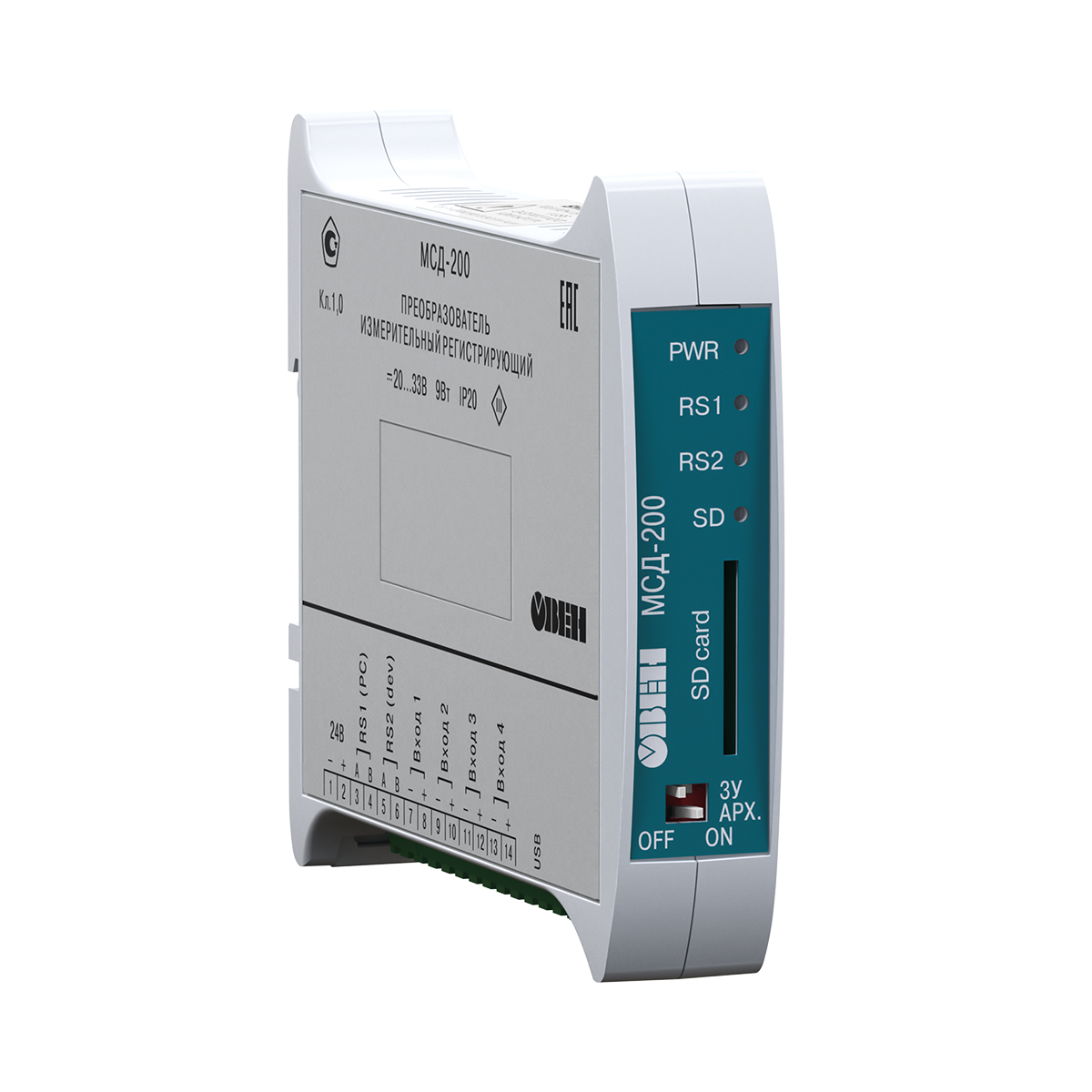

Назначение модуля сбора данных ОВЕН МСД-200
Модуль сбора данных ОВЕН МСД-200 применяется для опроса\прослушивания приборов, модулей ввода, контроллеров имеющих возможность передавать данные в сеть RS-485. Производит архивирование данных полученных с 64 точек измерения на карту памяти SD.
Каждая из 64-х точек может опрашиваться по одному из протоколов передачи данных: ОВЕН, Modbus RTU, Modbus ASCII.
Применяется для архивации данных теплосчетчиков, данных о ходе различного рода технологических процессов в пищевой, химической, газовой, упаковочной отраслях, при производстве строительных материалов, деревообработке, в различных сферах ЖКХ и многих других областях промышленной автоматизации.
Модуль имеет два интерфейса связи RS-485 (RS1-ЭВМ и RS2-Приборы) и один интерфейс связи USB-Device.
Основные функции и отличия нового МСД-200
- Сбор данных от приборов, имеющих интерфейс RS-485;
- Архивирование данных с 64 точек измерения;
- Формирование архива на карте памяти SD;
- Поддержка карт памяти объемом до 32 Гб;
- Поддержка протоколов ОВЕН, Modbus RTU, Modbus ASCII;
- Возможность конфигурирования и считывания данных из МСД-200 без применения преобразователей интерфейса, через USB порт;
- Реализация цифровой подписи.
- Возможность автоматического склеивания архивов за несколько суток;
- Экспресс анализ архивов (вывод экстремумов);
- Перезапись содержимого карты памяти при заполнении;
- 4 аналоговых входа;
- Возможность передачи архива по GSM каналу.

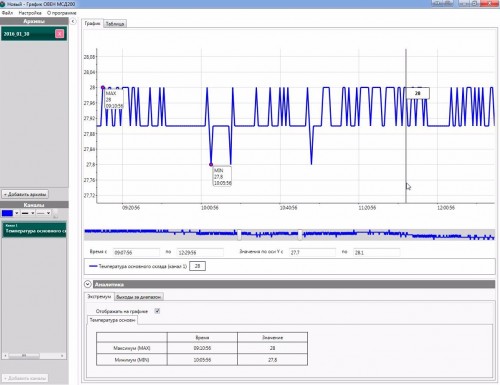

Программа для построения графиков МСД-200
| Параметр | Значение |
| Диапазон напряжения питания постоянного тока, В | от 20 до 33 (номинальное значение 24 В) |
| Потребляемая мощность, Вт, не более | 5 |
| Электрическая прочность изоляции, В | 500 |
| Максимальное число опрашиваемых каналов | 64 |
| Тип поддерживаемых карт памяти | MMC, SD, SDHC |
| Объем карты памяти, Гб, не более | 32 |
| Файловая система карты памяти | FAT |
| Тип файлов архива | *.CSV |
| Масса, кг, не более | 0,5 |
| Средний срок службы, лет | 8 |
| Температура окружающего воздуха, °C | -10...55 |
| Габаритные размеры, мм | (22,5×106×120) +1 |
